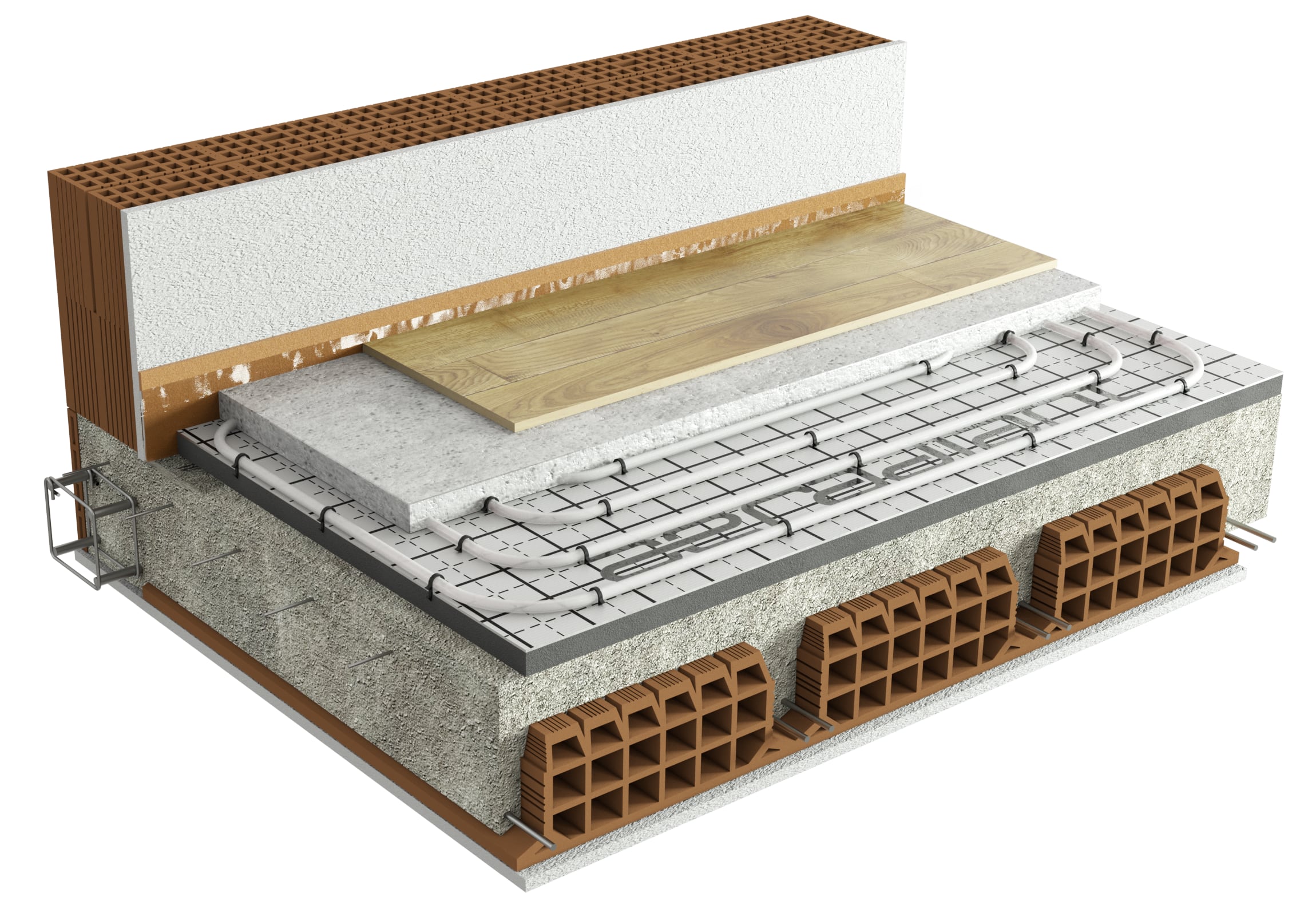

Il sistema AE Radiant Easy17 permette la posa dell’impianto radiante inuno spessore compatto, fissando il tubo PeXa 17x2 mm al pannelloisolante grafitato e rivestito dalla barriera al vapore alluminata con leclip automatiche “Easy”. La posa è facilitata anche nel caso di planimetrie irregolari grazie alla serigrafia della pellicola alluminata che rivesteil pannello, senza il vincolo della rete o delle bugne.
Il sistema prevede la posa a chiocciola del tubo con interasse variabiledai 10 ai 30 cm per ottimizzare la resa nell’ambiente in funzione delle
necessità termiche e può essere utilizzato sia per il riscaldamento cheper il raffrescamento a pavimento.
Ideale per le nuove realizzazioni siaresidenziali che commerciali.
• Il sistema più versatile per la posa con planimetrie irregolari
• Maggiore resa rispetto al sistema a bugne
• Maggiore velocità di posa rispetto al sistema a rete
I principali componenti del sistema sono debitamente marchiati con il nome AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.

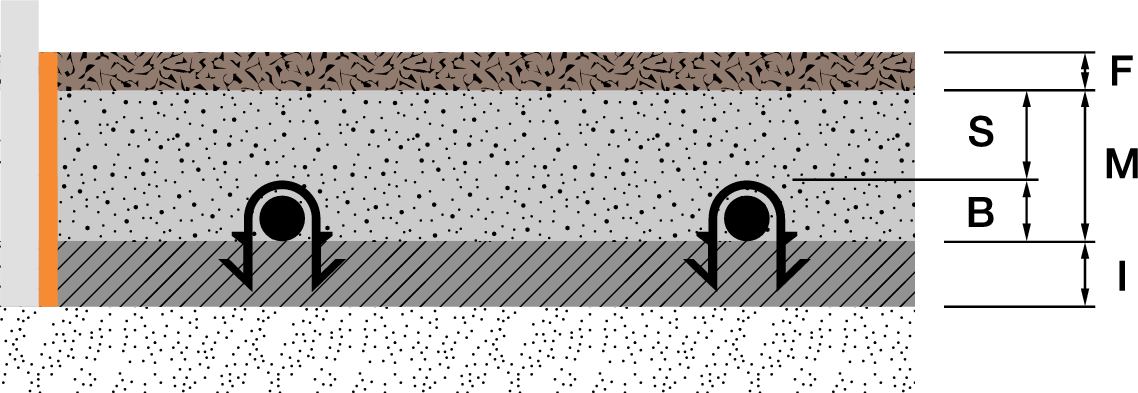

F - Finitura del rivestimento a pavimento
M - spessore complessivo minimo del massetto: 50 mm
Lo spessore è comunque da verificare in funzione del sovraccarico richiesto e del tipo di massetto
S - Spessore sopra il tubo minimo 30 mm come da norma
UNI EN 1264-4 e DIN 18560-2. (Con i massetti speciali lo spessore può diminuire secondo le nostre indicazioni) B Spessore tubo e clip 20 mm (tubo 17 mm e clip 3 mm)
I - Spessoredellostratodiisolamentotermico
Pannello isolante | Spessore (I) mm | Resistenza termica R m2K/W | Locale sottostante riscaldato R≥0,75 | Locale sottostante non riscaldato o terrapieno R≥1,25 | Solaio su esterno, temperatura >0°C R≥1,25 | Solaio su esterno, temperatura fra 0°C e -5°C R≥1,50 |
---|---|---|---|---|---|---|
Pannello EASY con grafite | 24 | 0,80 | ||||
40 | 1,32 | |||||
Pannello EASY base | 30 | 0,90 |
= Isolamento conforme alla norma UNI EN 1264-1
= Isolamento non conforme alla norma UNI EN 1264-1
R = Valore di resistenza termica minimo (R λ, - m2 K/W) previsto dalla UNI EN 1264-4
