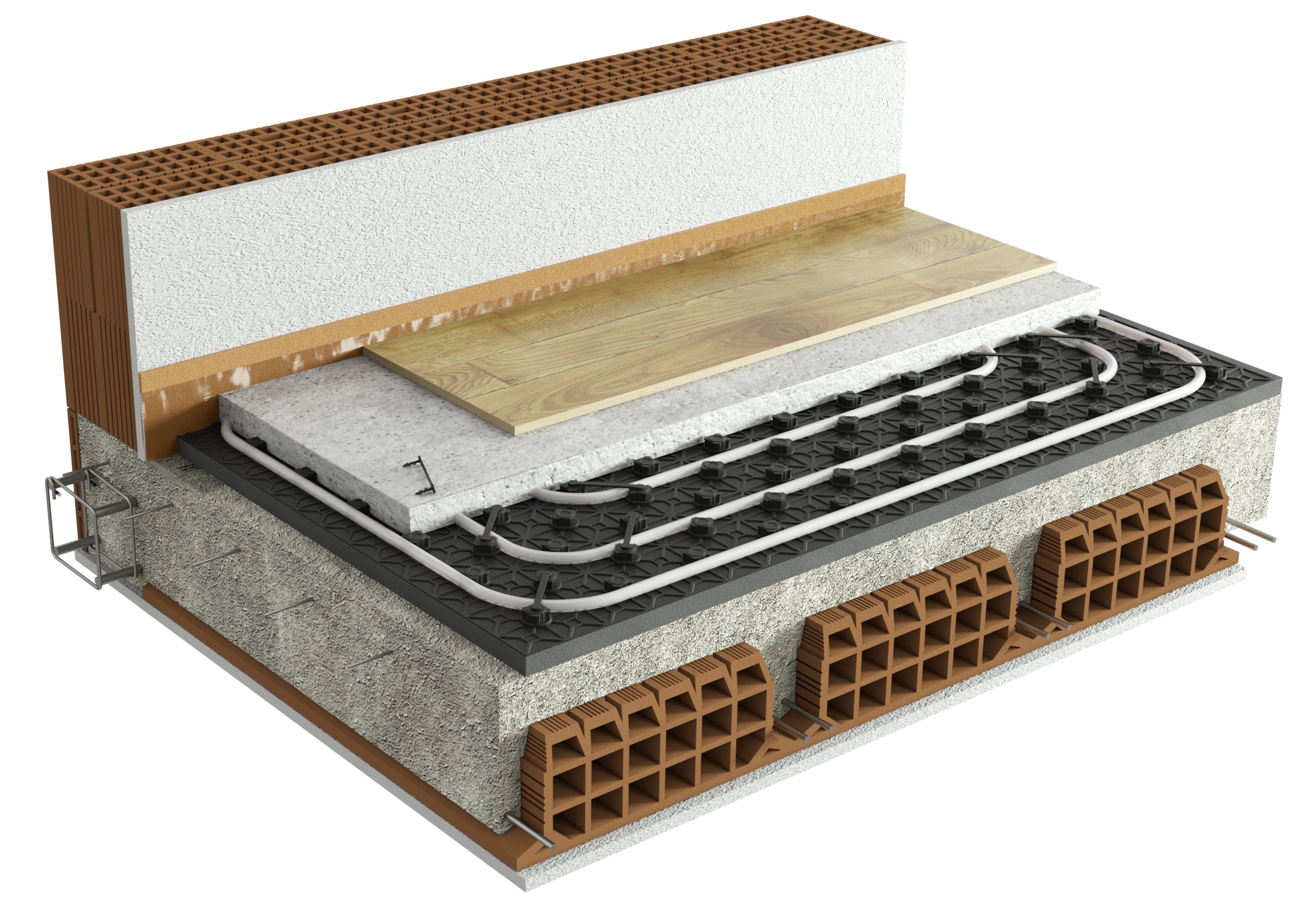

Il sistema radiante con pannelli bugnati AE Radianr Rapid17 fornisce ottime prestazioni termiche e/o acustiche grazie alla possibilità di scegliere fra vari pannelli per spessore e tipologia. Con la posa del pannello Rapid in un’unica azione viene realizzato lo strato isolante, la barriera al vapore ed il supporto del tubo che viene incastrato fra una bugna e l’altra, guadagnando in tempo e semplicità di posa. Il sistema prevede la posa a chiocciola del tubo con interasse variabile da 5 a 30 cm per ottimizzare la resa in ambiente in funzione delle specifiche necessità termiche e può essere utilizzato sia per il riscaldamento che per il raffrescamento a pavimento. Ideale per le nuove realizzazioni residenziali.
I principali componenti del sistema sono debitamente marchiati con ilnome AE Radiant per assicurare ai clienti la miglior qualità e garanziapossibile.

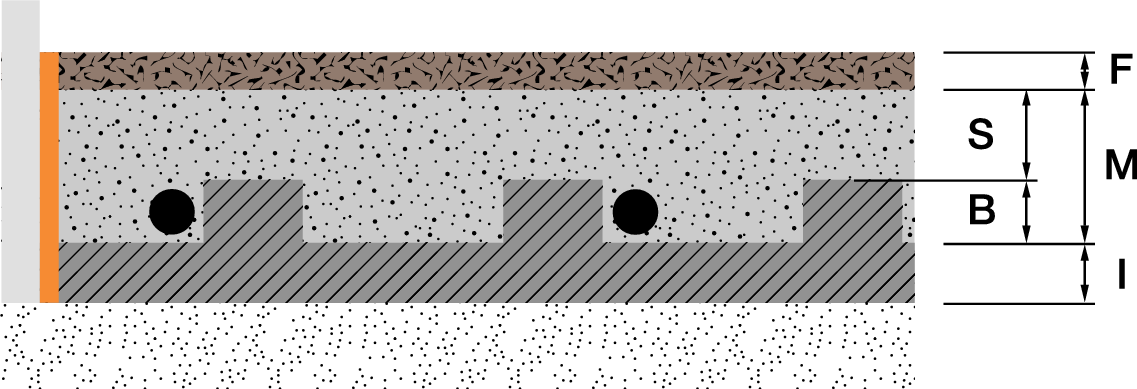

F - Finitura del rivestimento a pavimento
M - Spessore complessivo minimo del massetto: 55 mm. Lo spessore è comunque da verificare in funzione del sovraccarico richiesto e del tipo di massetto
S - Spessore del massetto sopra il tubo minimo 30 mm come da norma UNI EN 1264-4 e DIN 18560-2. (Con i massetti speciali lo spessore può diminuire secondo le nostre indicazioni)
T - Spessoredeltubo,clips,reteebarrieravapore25mm I Spessoredellostratodiisolamentotermico
Pannello isolante | Spessore (I/I+B) mm | Resistenza termica R m2K/W | Locale sottostante riscaldato R≥0,75 | Locale sottostante non riscaldato o terrapieno R≥1,25 | Solaio su esterno, temperatura >0°C R≥1,25 | Solaio su esterno, temperatura fra 0°C e -5°C R≥1,50 |
---|---|---|---|---|---|---|
Pannello Rapid con grafite | 19/41 | 0,77 | ||||
28/50 | 1,06 | |||||
34/56 | 1,26 | |||||
42/64 | 1,52 | |||||
Pannello Rapid | 18/40 | 0,68 | ||||
28/50 | 0,97 | |||||
38/60 | 1,26 | |||||
48/70 | 1,56 | |||||
Pannello Rapid termoacustico | 25/47 | 0,99 | ||||
30/52 | 1,15 | |||||
40/62 | 1,44 | |||||
50/72 | 1,75 |
= Isolamento conforme alla norma UNI EN 1264-1
= Isolamento non conforme alla norma UNI EN 1264-1
R = Valore di resistenza termica minimo (R λ, - m2 K/W) previsto dalla UNI EN 1264-4
