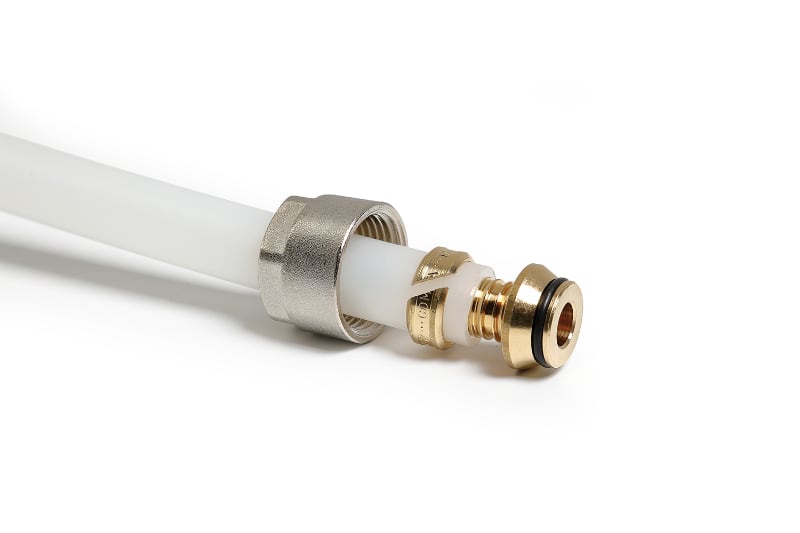

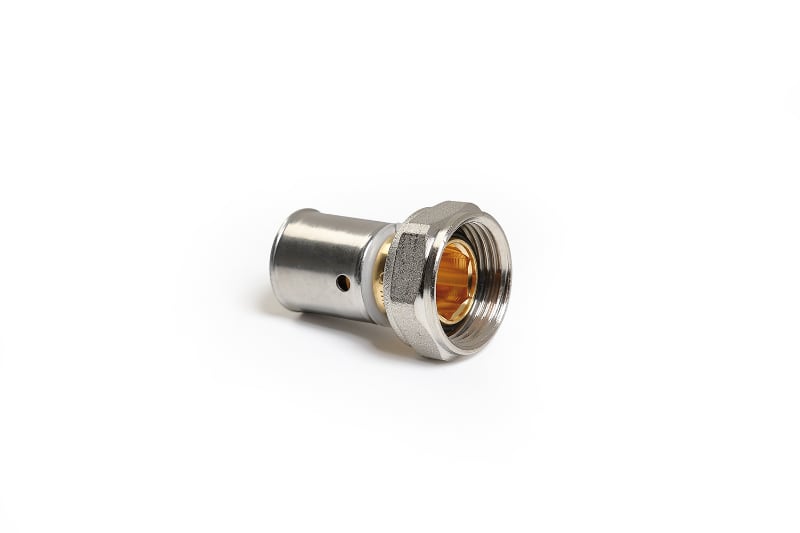

Raccordo Eurokonus in ottone singolo composto da boccola di supporto con guarnizione O-ring su Eurokonus, anello stringitubo e dado di serraggio 3⁄4”F. Da utilizzare per il collegamento al collettore del tubo Pe-Xa dei vari circuiti già posati.
Temperature d’esercizio: min -20°C / max +110°C Massima pressione d’esercizio: 10 bar Misure disponibili:
Raccordo Eurokonus in ottone singolo composto da boccola da avvitare brevettata con guarnizione O-ring su Eurokonus e dado di serraggio 3⁄4”F. da utilizzare per il collegamento al collettore del tubo Pe-Xa dei vari circuiti già posati.
Temperature d’esercizio: min -20°C / max +110°C Massima pressione d’esercizio: 20 bar Misure disponibili: per tubo Pe-Xa 20x2mm e Per tubo Pe-Xa 25x2,3mm

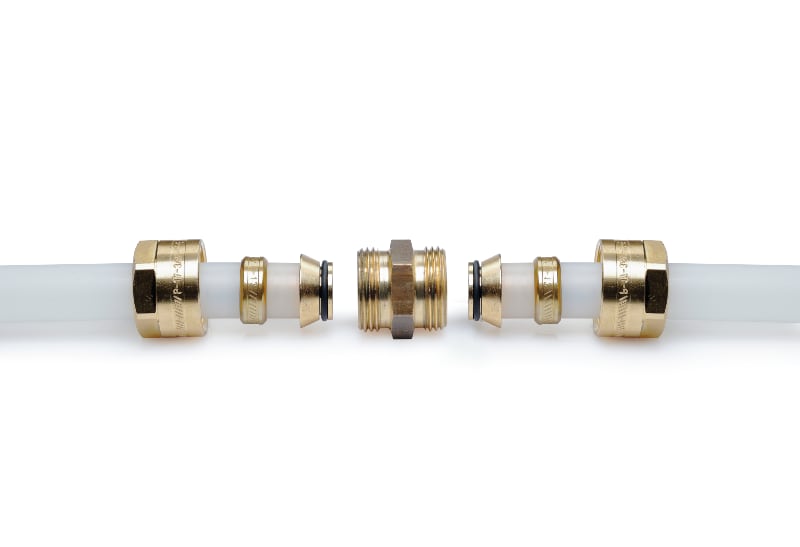

Raccordo Eurokonus doppio in ottone composto da boccole di supporto con guarnizione O-ring su Eurokonus, anello stringitubo e dado di serraggio 3⁄4”F. Da utilizzare per il collegamento di due sezioni di tubo Pe-Xa.
Temperature d’esercizio: min -20°C / max +110°C
Massima pressione d’esercizio: 10 bar

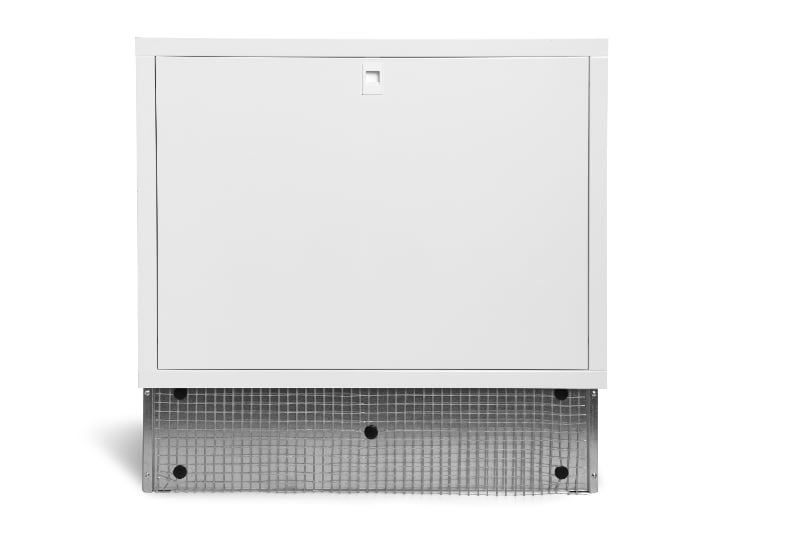

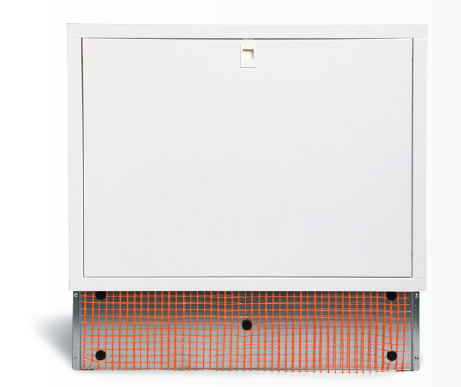

Cassetta metallica robusta ed affidabile realizzata in acciaio DX51D+Z EN 10346:2009 (Fe 360 SENDZIMIR). I fianchi sono pretranciati per semplificare il passaggio delle tubazioni ed i piedini telescopici sono regolabili in altezza da filo pavimento fino a 180 mm. Sono incluse nella fornitura le guide universali per il fissaggio delle staffe per collettori e la rete fissata sul fondo posteriore e sul fascione passatubi anteriore che si innesta e fissa con quattro viti autofilettanti.
Il telaio viene zincato a caldo SENDZIMIR mentre la cornice ed il coperchio vengono verniciati a polveri epossipoliestere (RAL9016) per garantirne la durata nel tempo. La regolazione della profondità permette al telaio di avere una profondità da 80 mm a 150 mm e di fissarla con quattro viti M6.

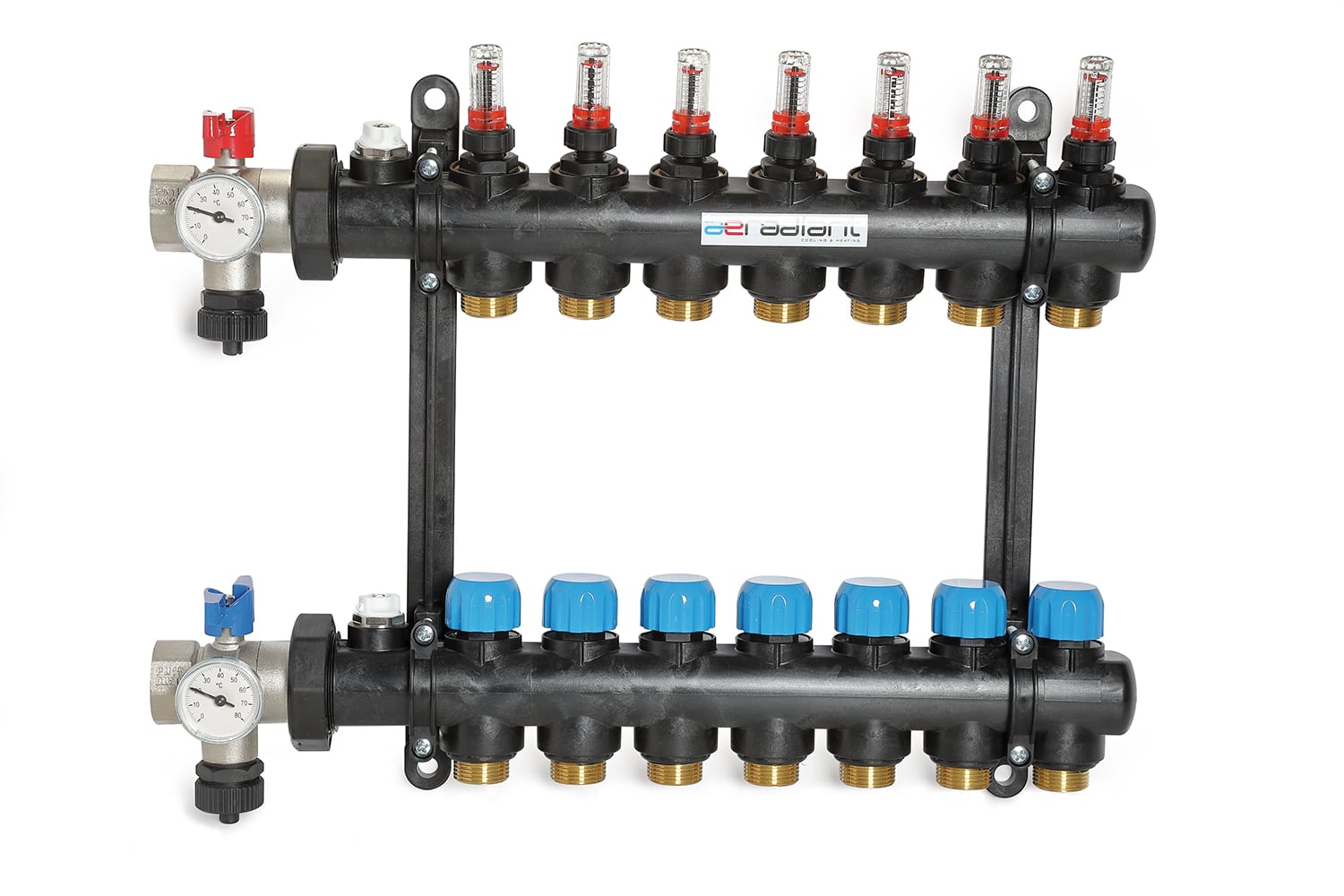

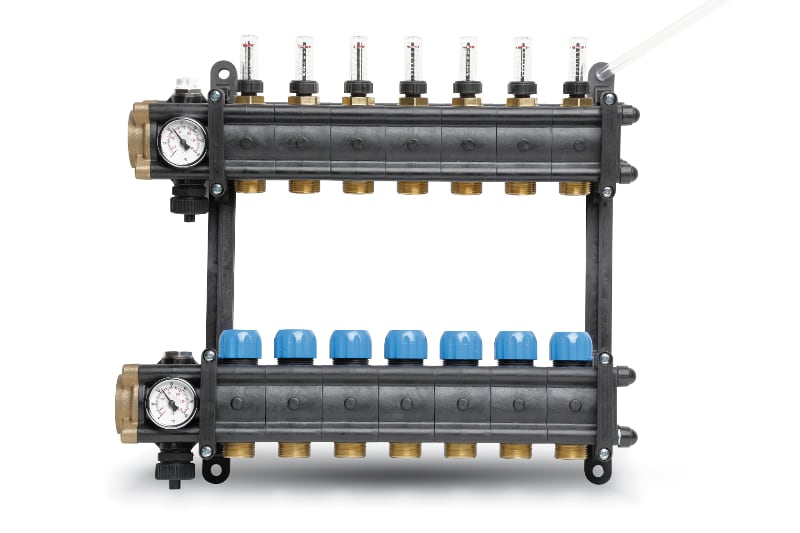

Collettore monoblocco in poliammide rinforzato con fibra di vetro per l’utilizzo sia in riscaldamento che in raffrescamento. Una speciale valvola a sfera, comprensiva di termometro e rubinetto di scarico, è direttamente integrata sul collettore.
La fornitura è composta da:
Attacchi principali: 1” F
Derivazioni: 3/4” M Eurocono

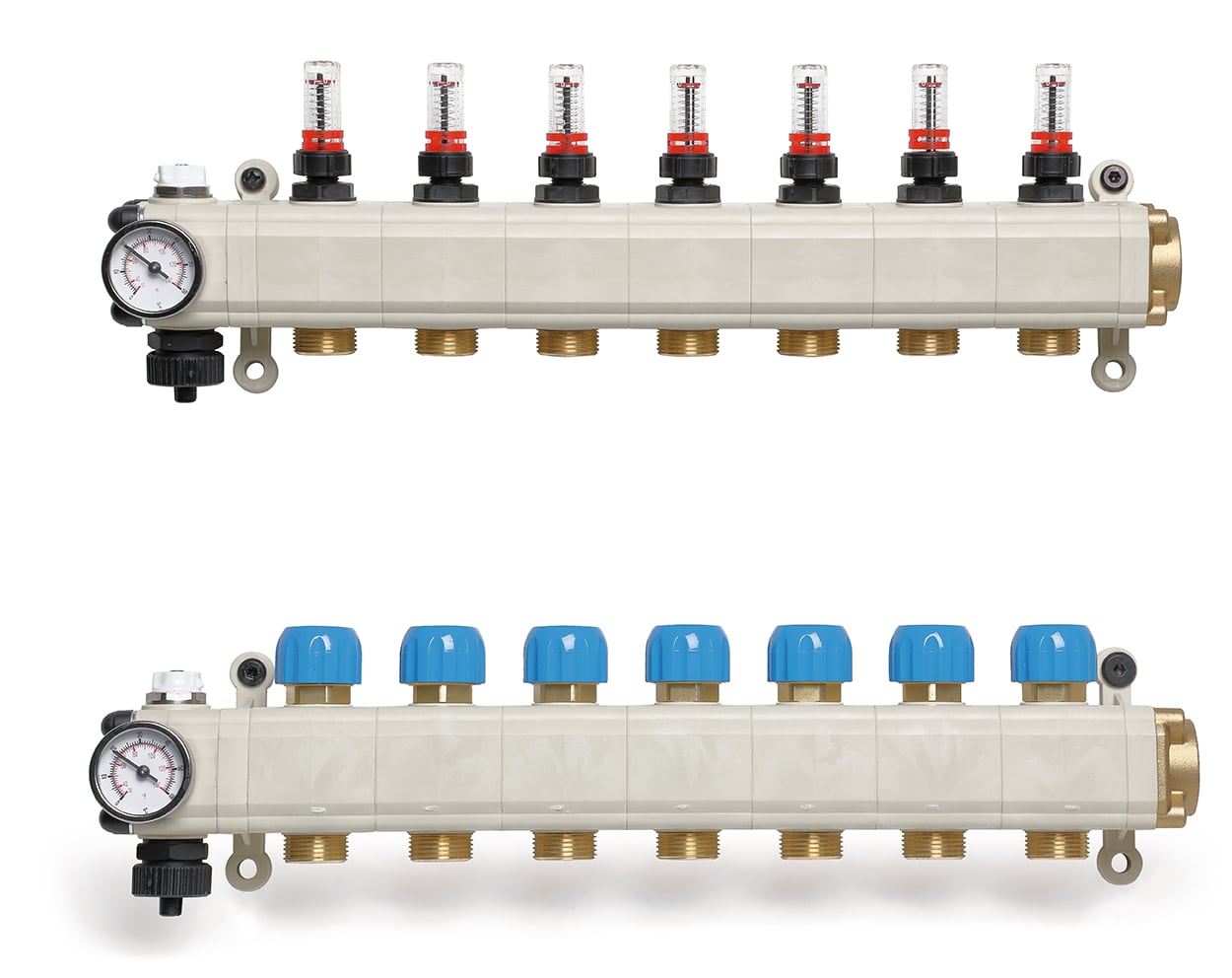

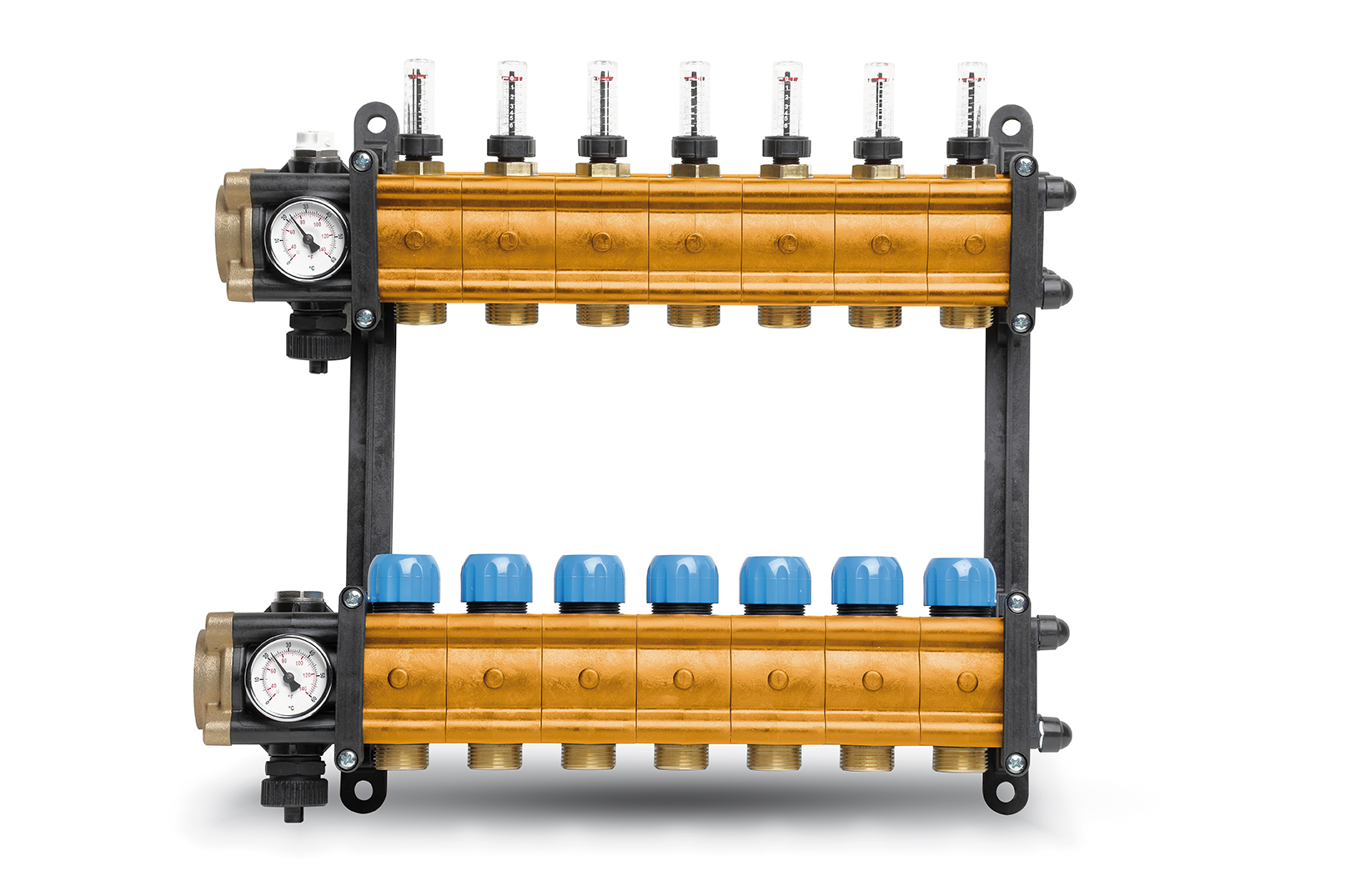

Collettore modulare pre-assemblato in poliammide rinforzato con fibra di vetro per l’utilizzo sia in riscaldamento che raffrescamento. Il collettore è caratterizzato da un’intercapedine d’aria che fornisce un ulteriore isolamento per evitare dispersioni termiche e condensa nel funzionamento estivo. La fornitura è composta da:
Attacchi principali: 1” F
Derivazioni: 3/4” M Eurocono

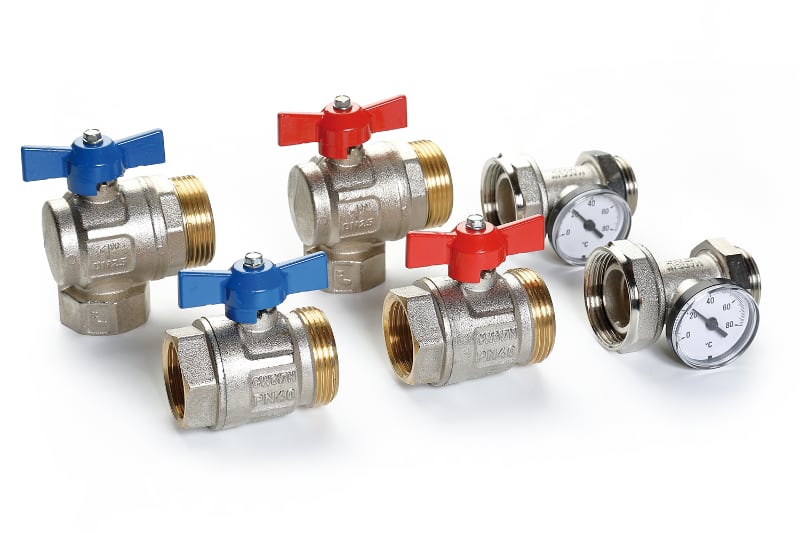

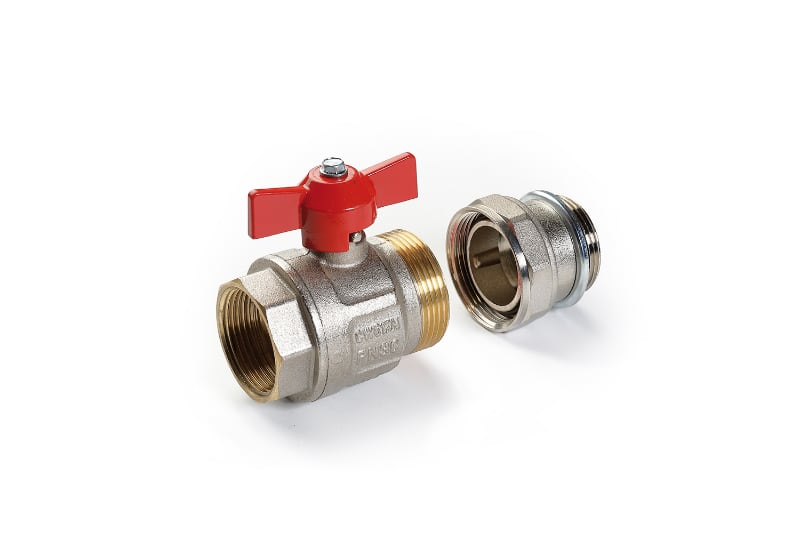

Kit composto da due valvole a sfera dritte oppure ad angolo con maniglia a T in alluminio rossa e blu. Sono disponibili anche kit comprensivi di 2 bocchettoni portatermometro orientabile e relativo termometro che comunque è già incluso nel collettore Thermo Plus. Tutti i componenti sono realizzati in ottone nichelato e provvisti di guarnizione O-ring in NBR per il bocchettone portatermometro.
Attacchi filettati maschio/femmina da 1” Temperatura minima e massima d’esercizio: -20°C, 80°C
Attacco filettato ISO 228 maschio con sede conica per la valvola
Scala termometro: 0°C, 80°C
Diametro termometro: mm 40

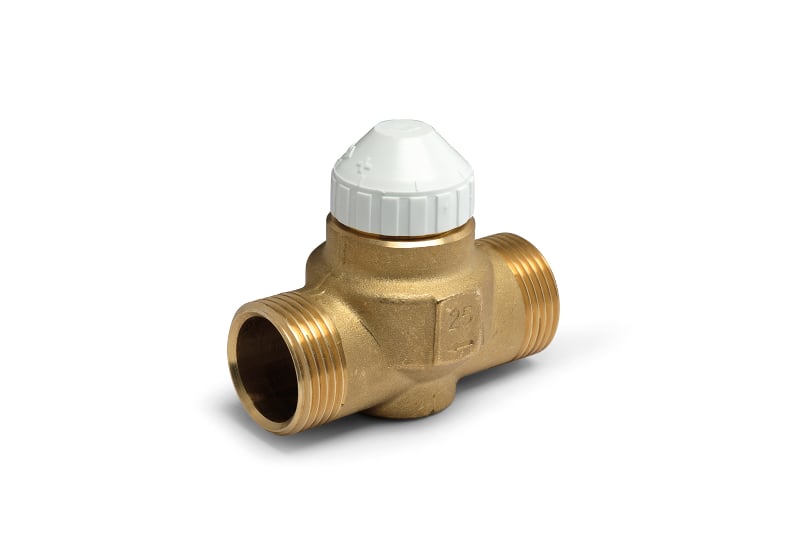

Kit composto da due valvole a due vie dritte predisposte per la motorizzazione con i servomotore T88, con ghiera da 30x1,5 mm. Corsa otturatore: 2,5 mm.
Attacchi filettati maschio/femmina da 1”
Temperatura minima e massima d’esercizio: -20°C, 80°C

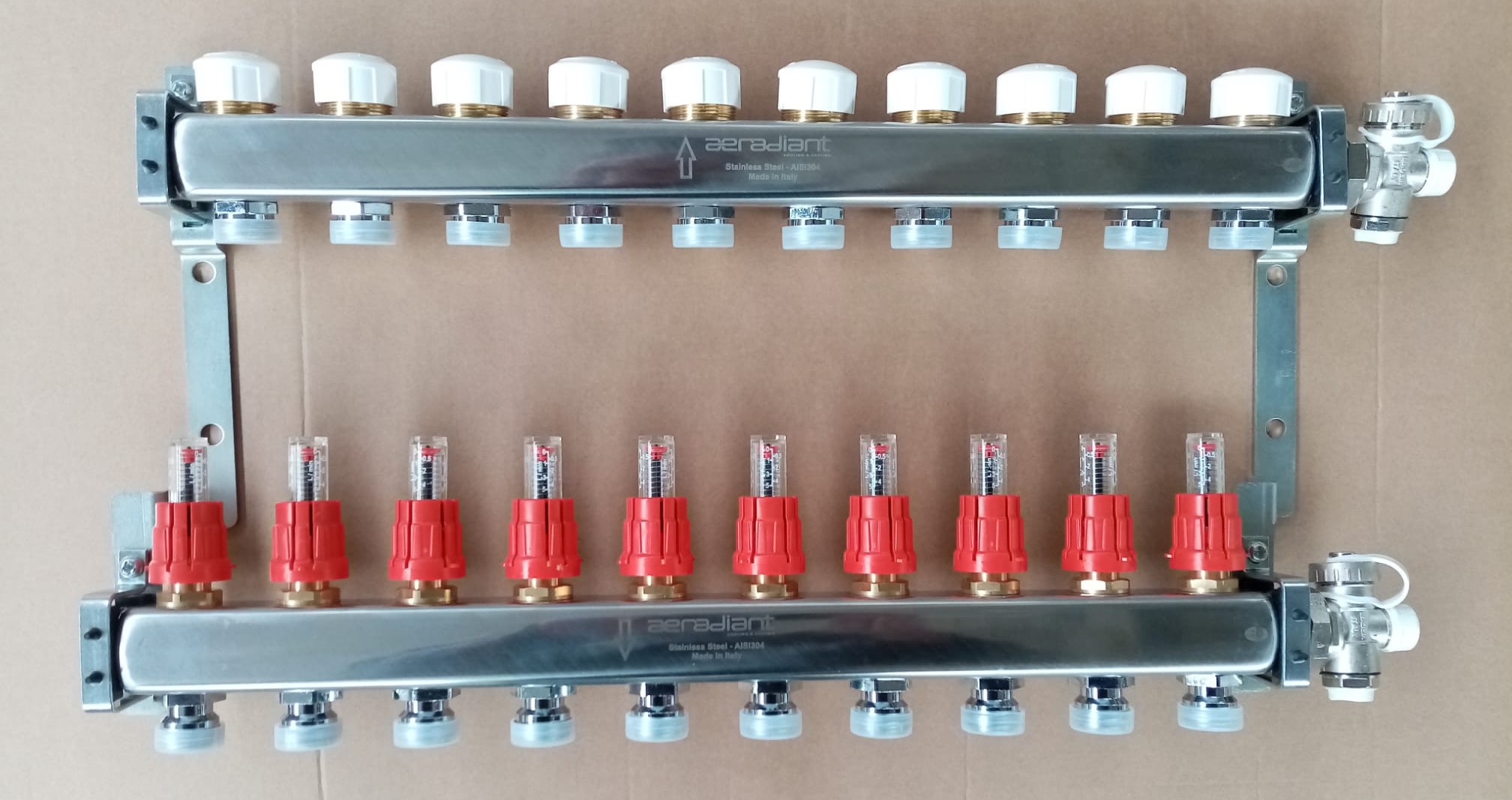

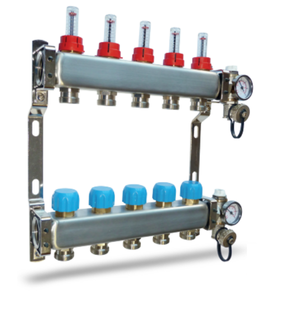

Collettore monoblocco realizzato in acciaio inox ed indicato per impianti in solo funzionamento invernale.
La fornitura è composta da:
Attacchi principali: 1” F
Derivazioni: 3/4” M Eurocono
Interasse derivazioni: 45 mm
Kit composto da due valvole a sfera dritte oppure ad angolo con maniglia a T in alluminio rossa e blu. Sono disponibili anche kit comprensivi di 2 bocchettoni portatermometro orientabile e relativo termometro. Tutti i componenti sono realizzati in ottone nichelato e provvisti di guarnizione O-ring in NBR per il bocchettone portatermometro.
Attacchi filettati maschio/femmina da 1” Temperatura minima e massima d’esercizio: -20°C, 80°C
Attacco filettato ISO 228 maschio con sede conica per la valvola
Scala termometro: 0°C , 80°C Diametro termometro: mm.40
Kit composto da due valvole a due vie dritte predisposte per la motorizzazione con i servomotore T88, con ghiera da 30x1,5mm. Corsa otturatore: 2,5 mm.
Attacchi filettati maschio / femmina da 1”
Temperatura minima e massima d’esercizio: - 20°C, 80°C
Collettore modulare in poliammide rinforzato con fibra di vetro, pre-assemblato. Il particolare design dei moduli da cui è composto, riduce al minimo le perdite di carico e consente di utilizzare collettori con più vie. Il collettore è composto da:
Max percentuale di glicole: 50% Massima pressione di esercizio: 6 bar Prova di pressione: 8 bar Campo di temperatura: 4°÷70°C Guarnizioni: EPDM Attacchi principali: 1 1⁄4”F Derivazioni: 3/4”M Eurocono Interasse derivazioni: 45 mmPressione di esercizio: 1,5÷2,5 bar
Kit composto da due valvole a sfera dritte con maniglia a T in alluminio rossa e blu. Sono disponibili anche kit comprensivi di 2 bocchettoni portatermometro orientabile e relativo termometro. Tutti i componenti sono realizzati in ottone nichelato e provvisti di guarnizione O-ring in NBR per il bocchettone portatermometro.
Attacchi filettati maschio/femmina da 1” 1⁄4 Temperature minima e massima d’esercizio:
-20°C, 80°C
Attacchi filettati ISO 228
(equivalente a DIN EN ISO 228 e BS EN ISO 228)
Scala termometro: 0°C, 80°C
Diametro termometro: mm 40
Collettore modulare in poliammide rinforzato con fibra di vetro, pre-assemblato. È adatto per l’installazione di sistemi radianti industriali che prevedono l’utilizzo di tubazioni da 20 x 2 mm. e da 25 x 2,3 mm. Il collettore è composto da:
Max percentuale di glicole: 50%
Pressione di esercizio: 1,5÷2,5 bar
Massima pressione di esercizio: 6 bar
Collaudo: 8 bar
Campo di temperatura: 4°÷70°C
Guarnizioni: EPDM
Attacchi principali: 1 1⁄2 ”F
Derivazioni: 3/4”M Eurocono
Interasse derivazioni: 65 mm
Kit composto da due valvole a sfera dritte con maniglia a T in alluminio rossa e blu. Tutti i componenti sono realizzati in ottone nichelato e provvisti di guarnizione O-ring in NBR per il bocchettone portatermometro.
Attacchi filettati femmina/femmina da 1” 1⁄2 Temperature minima e massima d’esercizio:
-20°C, 80°C
Attacchi filettati ISO 228
(equivalente a DIN EN ISO 228 e BS EN ISO 228).

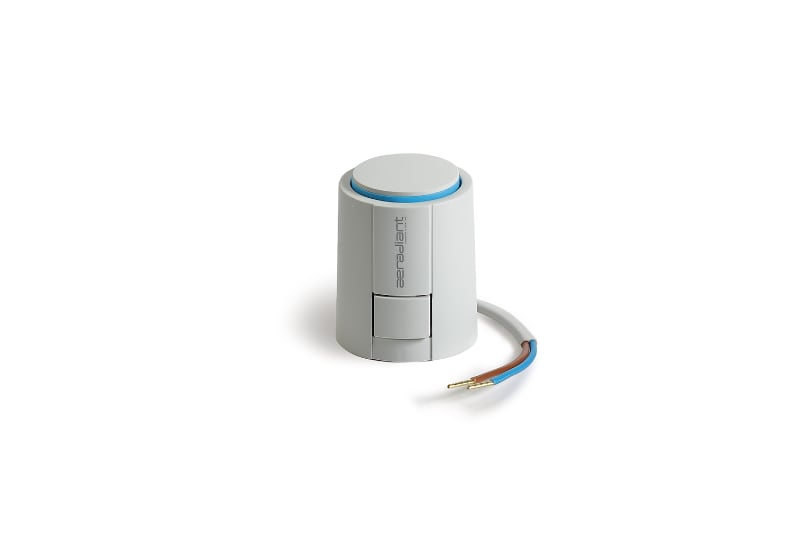

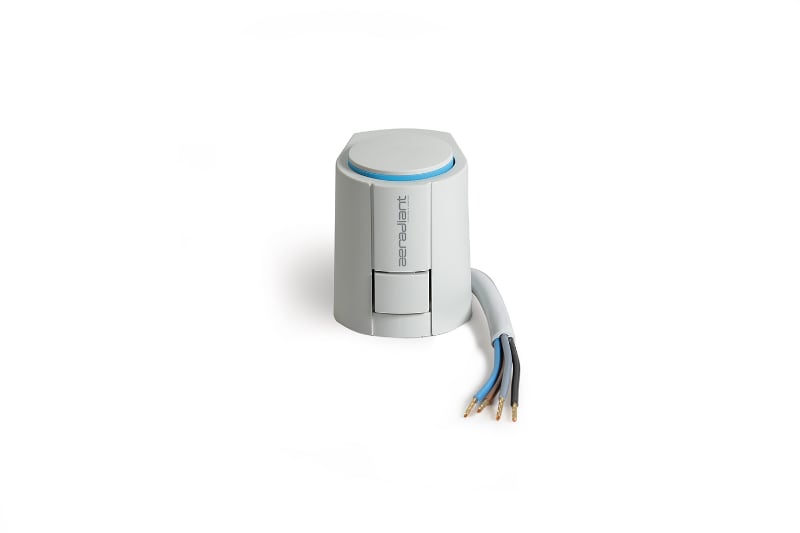

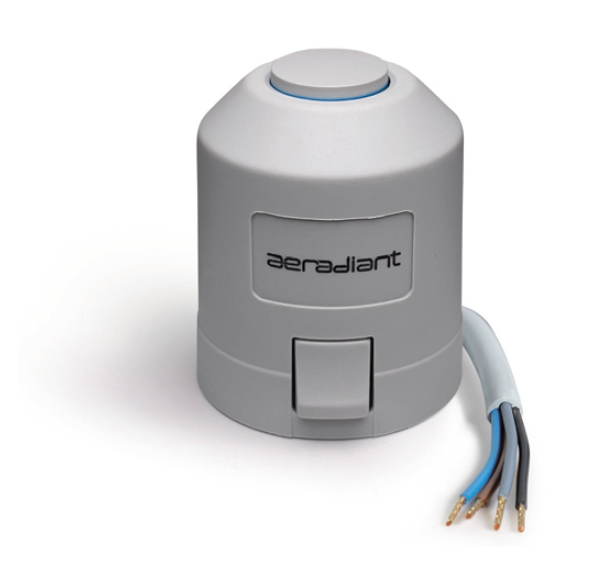

Il servomotore ON/OFF 230V con micro interruttore di fine corsa viene utilizzato per l’apertura e la chiusura in automatico dei detentori di ritorno del collettore.
Il servomotore viene fornito con cavo di collegamento da m. 2,0. Il funzionamento è a 4 fili (2 comando motore e 2 contatto fine corsa) e normalmente chiuso senza corrente. Servomotore di prima qualità, prodotto in Germania.
Tensione di nominale: 230V 50 Hz
Forza molla: 100 N +/- 5%
Corsa: 4,0 mm
Tempo di apertura: circa 3,5 min
Grado di protezione: IP 54; classe di isolamento: II Cavo di collegamento: 4x0,75 mm 2 PVC L.2 m Dimensioni:L48mmxA52+5mmxP44mm
Il servomotore ON/OFF 230V viene utilizzato per l’apertura e la chiusura in automatico dei detentori di ritorno del collettore. Il servomotore viene fornito con cavo di collegamento da m. 2,0. Il funzionamento è a 2 fili per il comando del motore e normalmente chiuso senza corrente. Servomotore di prima qualità, prodotto in Germania.
Tensione di nominale: 230V 50 Hz
Forza molla: 100 N +/- 5%
Corsa: 4,0 mm
Tempo di apertura: circa 3,5 min
Grado di protezione: IP 54; classe di isolamento: II Cavo di collegamento: 2x0,75 mm 2 PVC L.2 m Dimensioni:L48mmxA52+5mmxP44mm

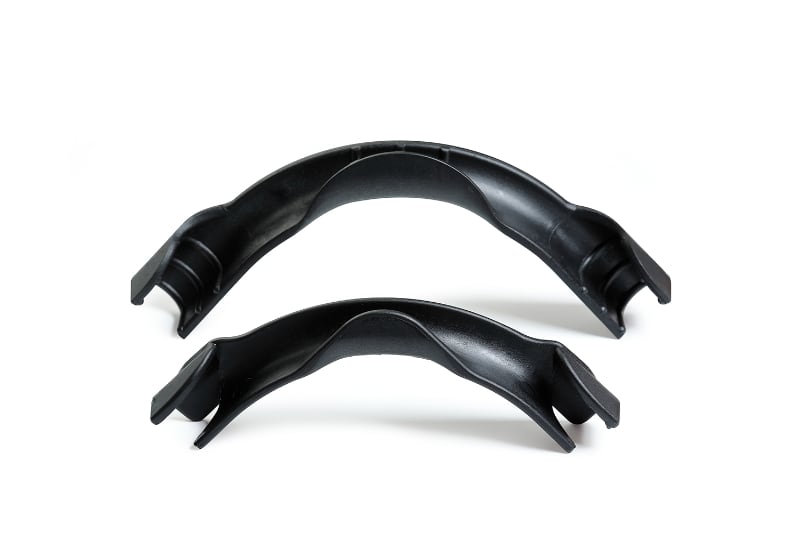

Curva di sostegno rigida in nylon rinforzato con fibra di vetro da posizionare sul tubo al di sotto del collettore in modo da curvarlo correttamente a 90° quando entra nel massetto, mantenendo il raggio di curvatura pari almeno a 5 volte il diametro del tubo. È da agganciare alla tubazione quando la stessa è già collegata al collettore.
Materiale: nylon rinforzato con fibra di vetro Curva con angolo a 90°

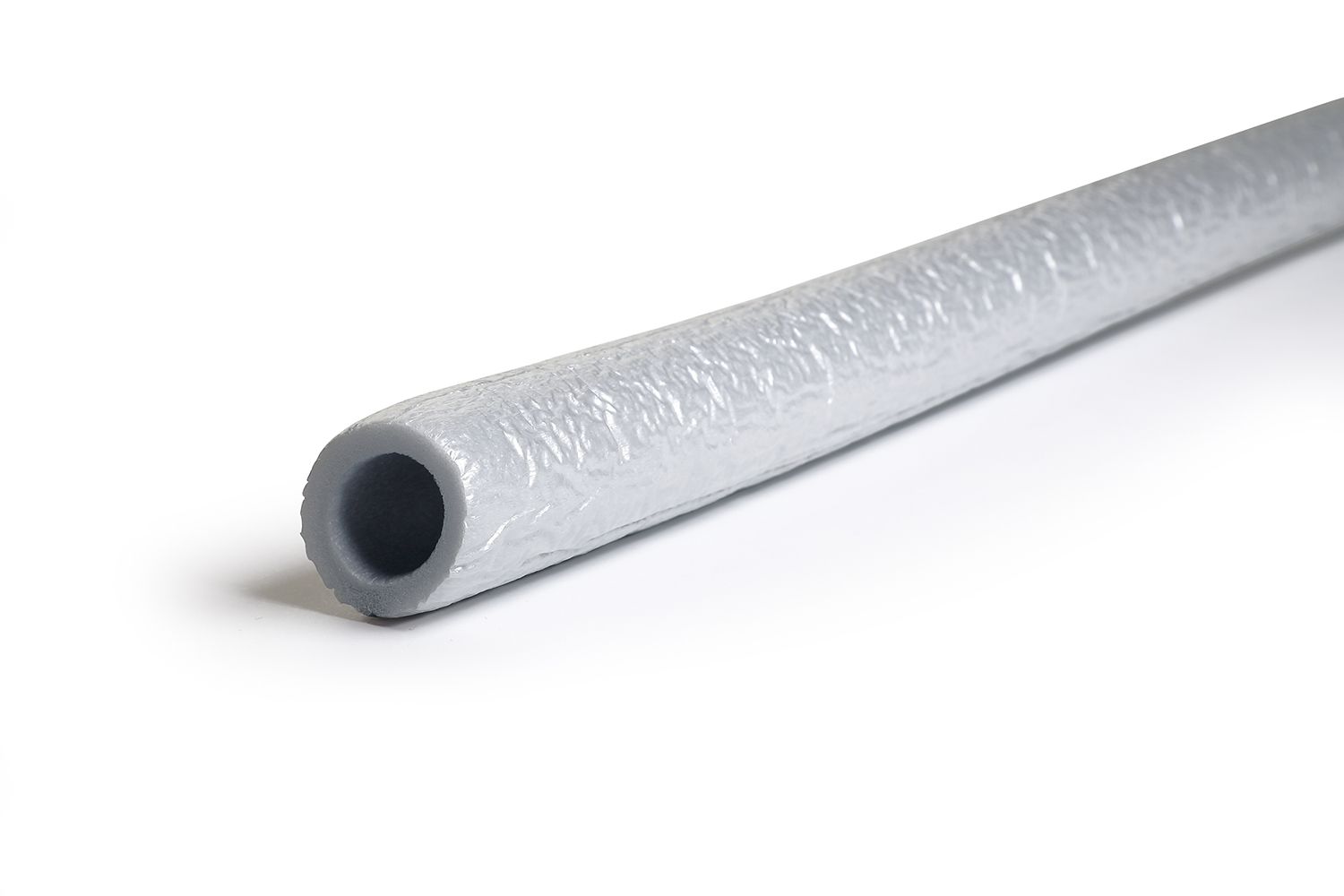

Guaina per tubo fornita in barre superisolanti flessibili in polietilene espanso per impianti di riscaldamento e condizionamento. Da utilizzare per isolare alternativamente i tubi nelle zona di passaggio come corridoi o in prossimità del collettore per mantenere il passo di posa stabilito.
Unità di fornitura: barre da 2 m
Autoestinguente classe 1

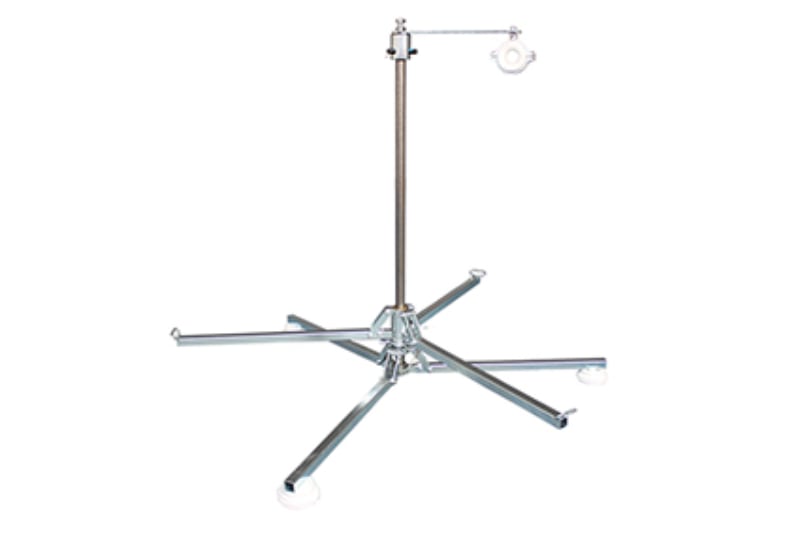

Carrello svolgitubo per facilitare e velocizzare la posa in cantiere del tubo. È dotato di ruote e si può adattare a matasse di tubo di varie lunghezze e diametri.

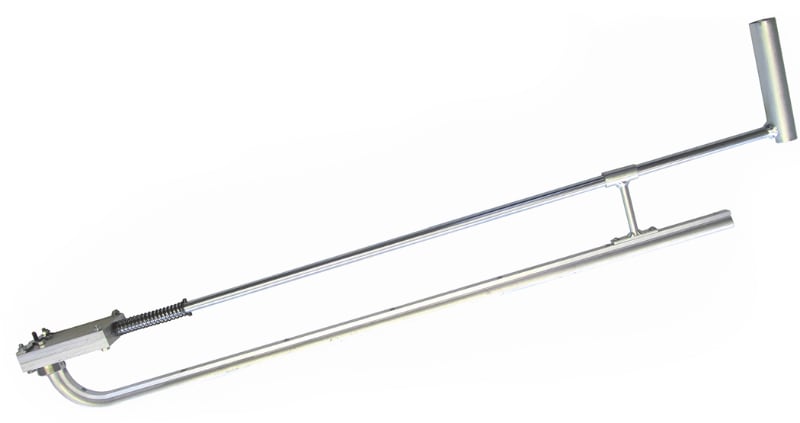

Sono disponibili due tipi di clippatori: uno per la posa delle clip TOP, che agganciano il tubo alla rete, ed uno per le clip EASY, che bloccano il tubo sul pannello alluminato.

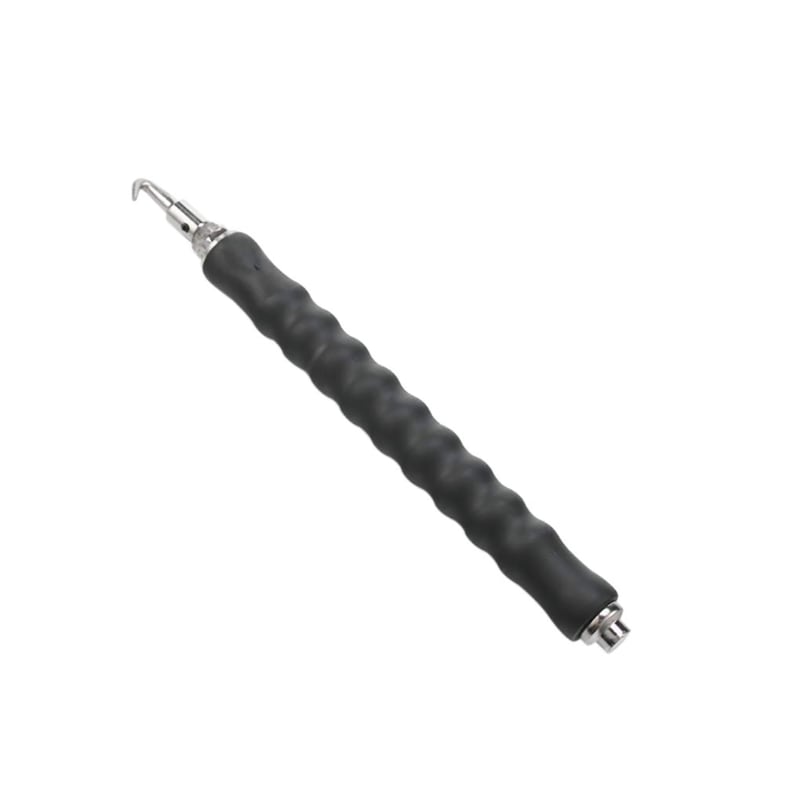

Attrezzo per unire ed avvolgere su se stessi i fissarete in modo da chiuderli.

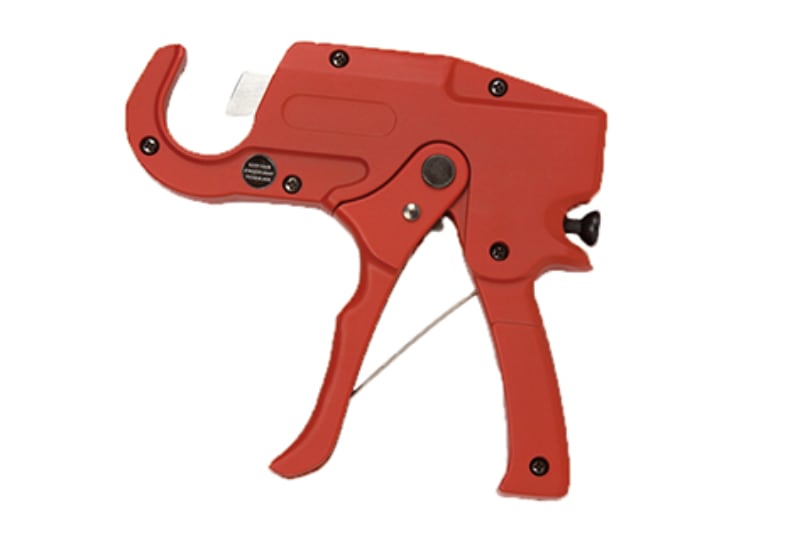

Attrezzo per il taglio della tubazione Pe-Xa nei vari diametri.

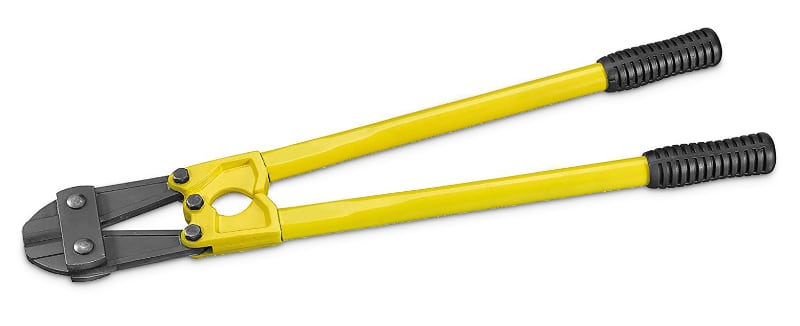

Attrezzo per il taglio della rete metallica zincata per la posa del sistema TOP.
