AE Radiant SLIM14 WALL
AE Radiant SLIM14 WALL

AE Radiant SLIM14 WALL

Residenziale e Terziario

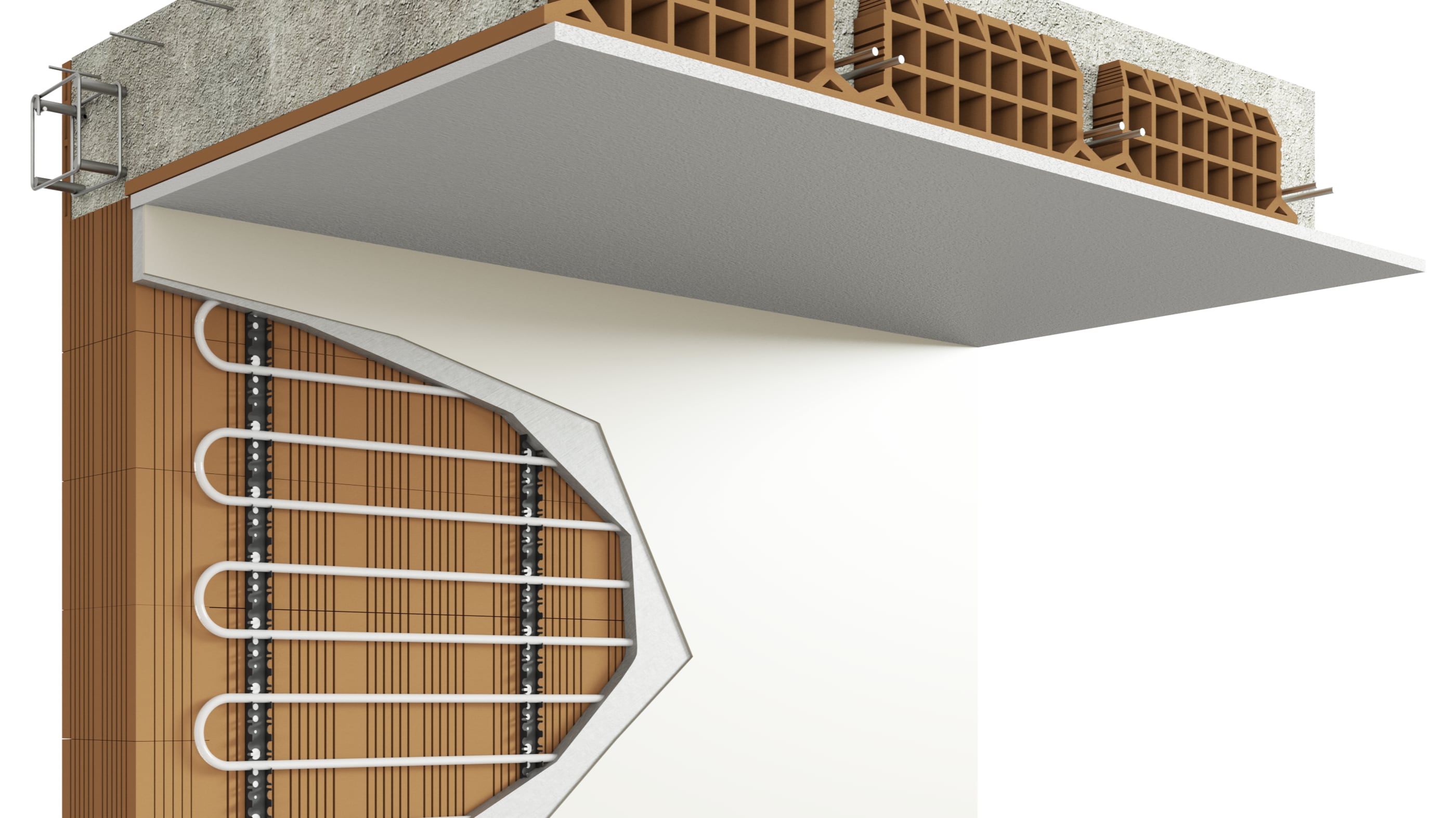

Il sistema Slim14 WALL utilizza i componenti del sistema a barre SLIM. Viene posato su pareti grezze in mattoni o cemento e ricoperto con uno strato di intonaco di spessore almeno 10 mm sopra il tubo PeXa 14x2 mm. Non è previsto uno specifico pannello isolante; quest’ultimo deve essere, invece, previsto dal lato opposto della muratura se confina con l’esterno ai sensi della norma UNI EN 1264 per massimizzare “l’effetto bariera” delle pareti perimetrali. Questa soluzione evita la formazione di muffe ed i problemi di umidità di risalita e condensa. Solitamente il sistema interessa le pareti perimetrali e, se insufficienti, vengono sfruttate le pareti divisorie interne. È un sistema solitamente scelto quando non è possibile intervenire sui pavimenti o quando non sono disponibili le altezze sufficienti per un sistema a soffitto. È da tenere in considerazione lo spessore di un eventuale rivestimento della parete.

  • Perfetto per integrare il riscaldamento di bagni e stanze con poca superficie a pavimento
  • Il tubo è avvolto nell’intonaco in modo ottimale
  • Il ridotto spessore di intonaco rende più reattivo l’impianto

L’impianto è composto da:

  • Tubazione PE-Xa 14x2 mm in polietilene reticolato, prodotta secondo il metodo UAX con reticolazione minima pari al 70% direttamente in fase di estrusione per garantire l’uniformità del grado di reticolazione su tutta la massa del tubo. Viene realizzata con materia prima vergine ad alta densità ed elevato peso molecolare, di colore naturale, a 5 strati di cui l’ultimo in PE modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH e denominazione riportata AE Radiant. Conforme alla UNI EN ISO 15875, barriera antidiffusione secondo DIN 4726 per la permeabilità all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1); raggio di curvatura minimo: 5 x De; massima pressione d‘esercizio: 6 bar; volume d’acqua per metro: 0,079 l/m.
  • Barra di fissaggio per tubazione diametro 14x2 mm realizzata in PVC, sagomata ad “U”, base forata per il fissaggio agli strati sottostanti e scanalature calibrate sulle ali per la tubazione ad interasse 2,5 cm; dimensioni 40x21x2000 mm. L’ancoraggio delle barre alla parete è da eseguirsi con tappi ad espansione e quindi non di fornitura AE Radiant perché da scegliersi in base alla tipologia di supporto murale di volta in volta.

I principali componenti del sistema sono debitamente marchiati con il nome AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.

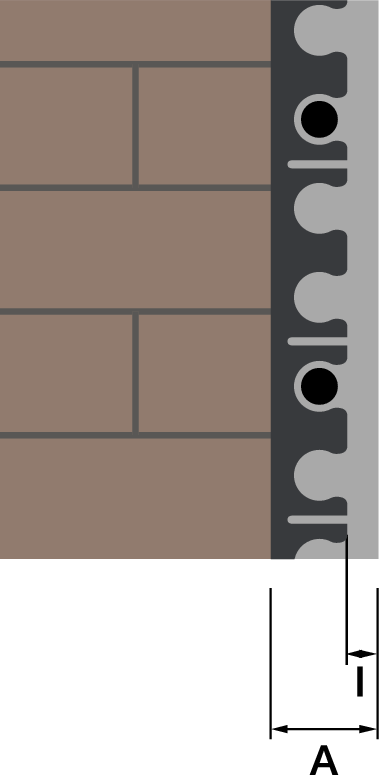

A - Spessore minimo del sistema: 32 mm
I - Spessoreintonacosoprailtubo:min.10mm

Stratigrafia
