Il sistema CLOUD permette di realizzare, anche in soli 8 cm, un impianto radiante a soffitto le cui caratteristiche più pregevoli sono il rapidissimo raggiungimento della temperatura di comfort (alta reattività e bassa inerzia) e l’omogeneità della temperatura in ambiente che, grazie all’irraggiamento, non genera correnti d’aria ed ha una resa anche superiore ai 100 W/mq. Questo sistema è la soluzione ottimale per le ristrutturazioni visto che non sono necessari interventi di demolizione e per gli edifici a basso consumo energetico perché poco invasiva e più veloce da installare. Si possono, inoltre, integrare sistemi di deumidificazione e ventilazione meccanica da sviluppare nell’intercapedine fra pannello e soffitto per ottimizzare le prestazioni in raffrescamento e per garantire una elevata qualità dell’aria. Il sistema prevede posa di pannelli attivi e passivi di tamponamento di diverse misure per permettere una più agevole copertura dei diversi locali. Un’importante novità contenuta nel decreto “Requisiti minimi” è la possibilità di derogare nell’altezza minima degli edifici in caso di installazione di sistemi radianti a soffitto per una maggiore efficienza energetica.
Il decreto 26 Giugno 2015 permette in deroga, nel caso di installazione di impianti termici dotati di pannelli radianti a pavimento o soffitto, di portare l’altezza minima dei locali prevista dal DM 5 Luglio 1975 a una quota inferiore di 10 cm. Infatti, installando un sistema radiante, ad esempio, l’altezza minima non sarà più 2.7 metri, ma 2.6 metri.
I principali componenti del sistema sono debitamente marchiati con il nome AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.

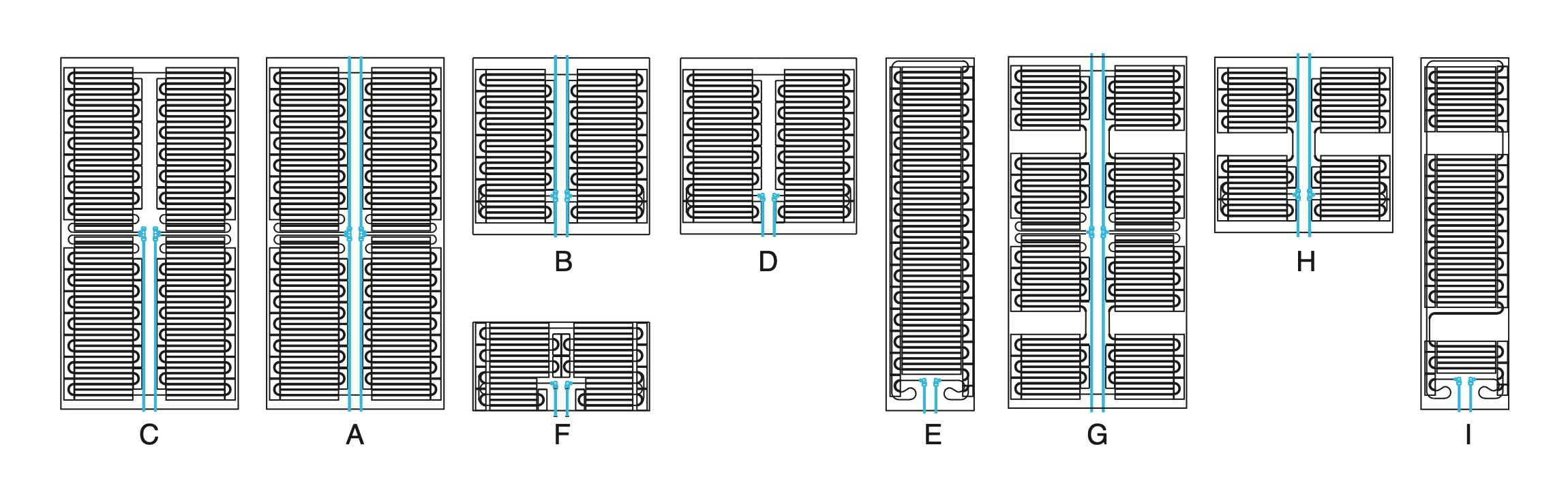

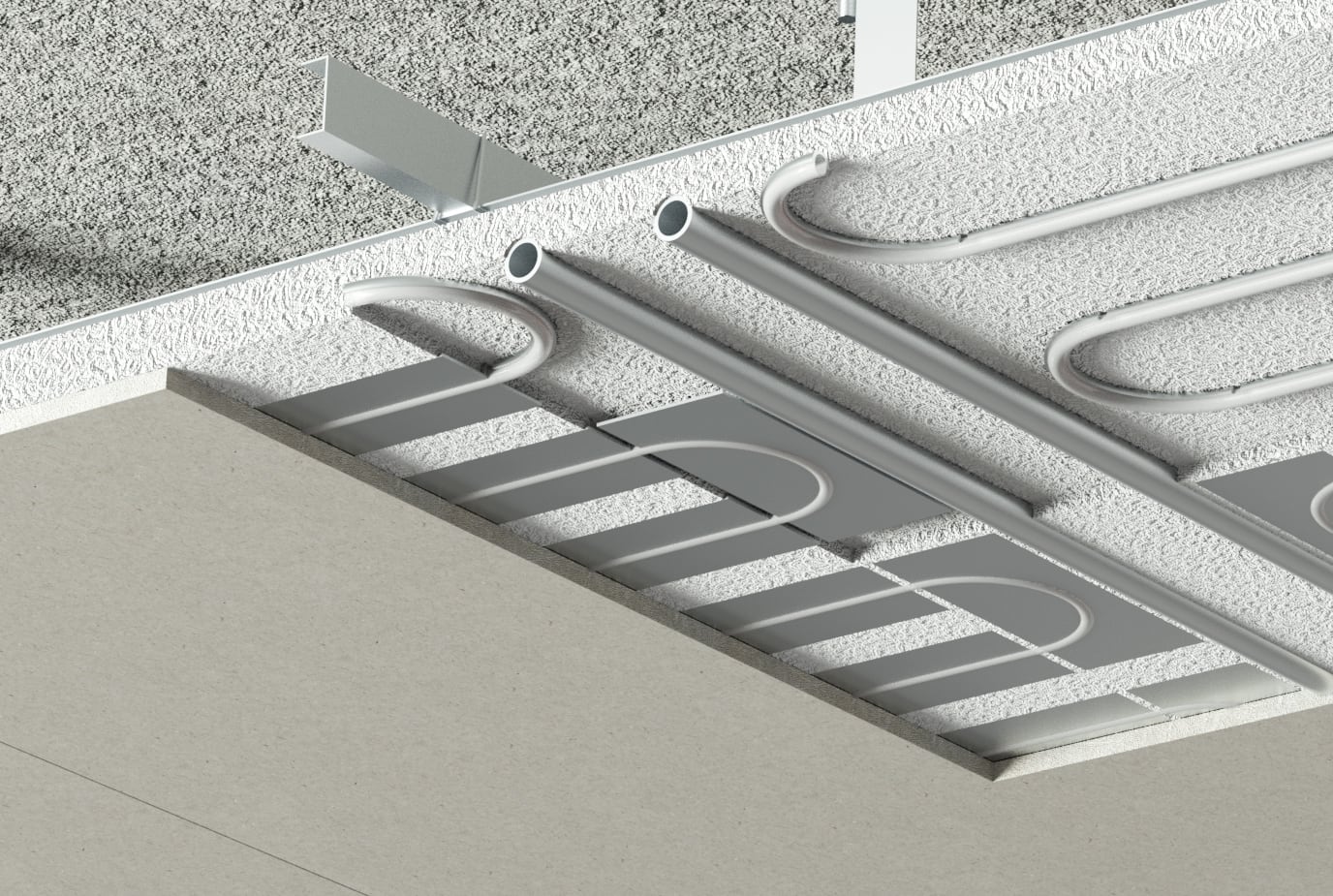

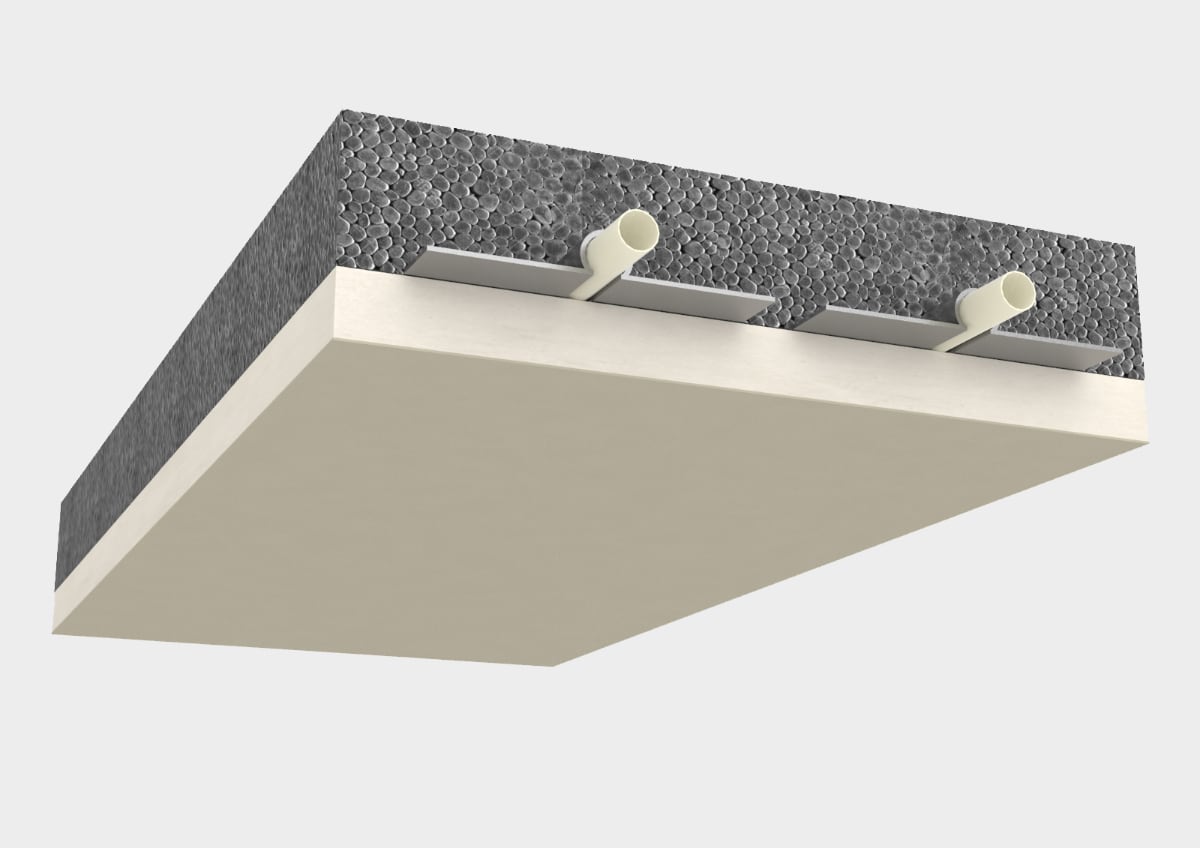

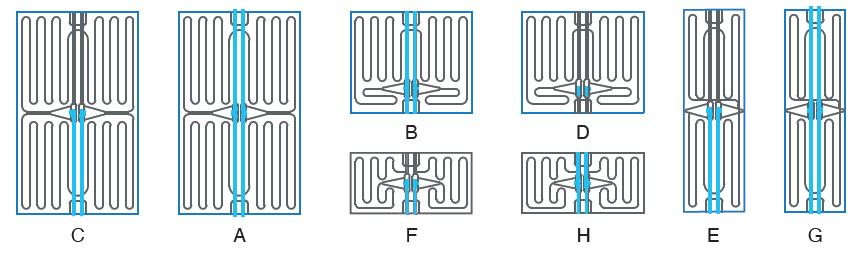

Il pannello CLOUD è un pannello radiante studiato per la posa a soffitto ed, eventualmente, a parete. È composto da un pannello isolante in EPS con grafite da 40 mm, scanalato a serpentina, rivestito da lamelle in alluminio sagomate per avvolgere scanalature e montanti centrali ed accoppiato ad un foglio di cartongesso da 15 mm. Per facilitare la posa il pannello è provvisto di scanso richiudibile in corrispondenza dei raccordi delle dorsali, ci sono inoltre delle zone prive di circuito per l’inserimento dei corpi illuminanti e l’andamento del circuito è serigrafato sulla superficie per scongiurare errori di foratura. Sono disponibili 9 tipi di pannelli attivi: 2 pannelli con dorsali passanti, 4 pannelli di testa con dorsali che entrano e escono dallo stesso lato e 3 pannelli con spazi per l’inserimento di corpi illuminanti.
Tubo circuiti: 8 mm Pe-Xa
Tubo dorsale: 20x2 mm Multistrato
Portata: 0,33 lt/min
Perdita di carico: 3,6 kPa
Velocità fluido: 12 mt/min
Valori per elemento singolo da 2400x600 mm
Volume acqua del circuito: 0,5 lt
Passo del tubo: 7,5 cm
Lunghezza circuito: 17 mt
Peso totale: 13-16 kg/mq
Articolo | Descrizione |
---|---|
AEPANCLOUDG40A | Pannello attivo con attacchi passanti - 2400x1200 mm |
AEPANCLOUDG40B | Pannello attivo con attacchi passanti - 1200x1200 mm |
AEPANCLOUDG40C | Pannello attivo con attacchi di testa - 2400x1200 mm |
AEPANCLOUDG40D | Pannello attivo con attacchi di testa - 1200x1200 mm |
AEPANCLOUDG40E | Pannello attivo con attacchi di testa - 2400x600 mm |
AEPANCLOUDG40F | Pannello attivo con attacchi di testa - 600x1200 mm |
AEPANCLOUDG40G | Pannello attivo per corpi illuminanti - 2400x1200 mm |
AEPANCLOUDG40H | Pannello attivo per corpi illuminanti - 1200x1200 mm |
AEPANCLOUDG40I | Pannello attivo per corpi illuminanti - 2400x600 mm |
Il pannello passivo è un pannello di tamponamento per le aree perimetrali ed è sprovvisto di tubazione. È composto da un pannello isolante in EPS con grafite da 40 mm accoppiato con un foglio di cartongesso da 15 mm.
Dimensione pannello: 2400x1200 mm
Articolo | Descrizione |
---|---|
AEPANCLOUDG40P | Pannello passivo - 2400x1200 mm |

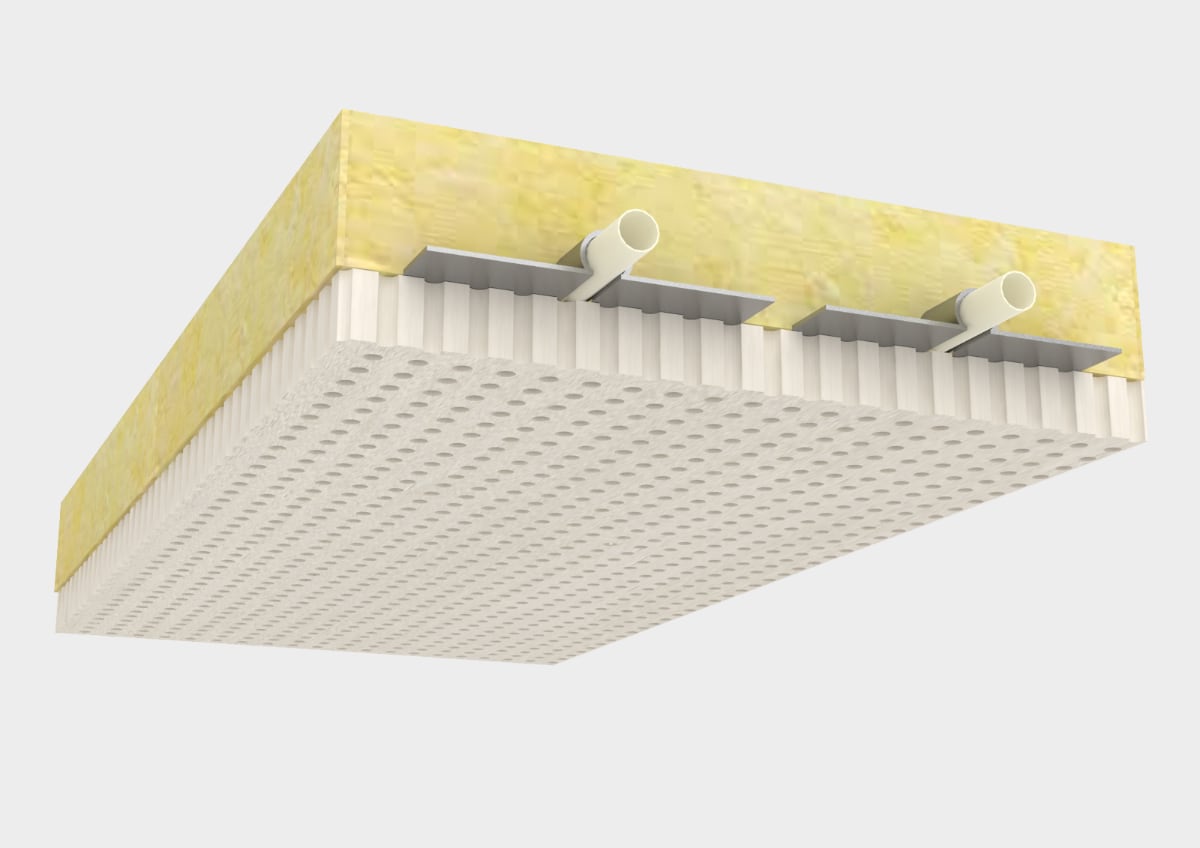

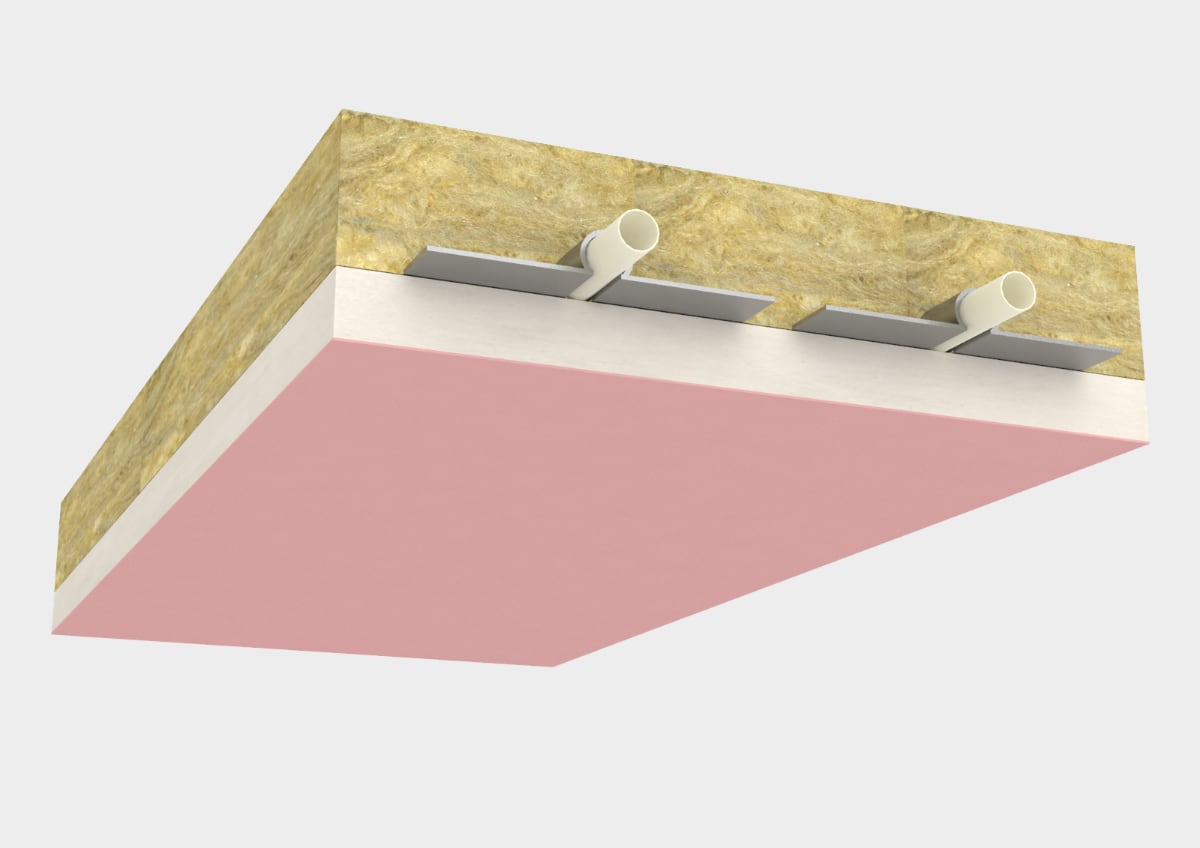

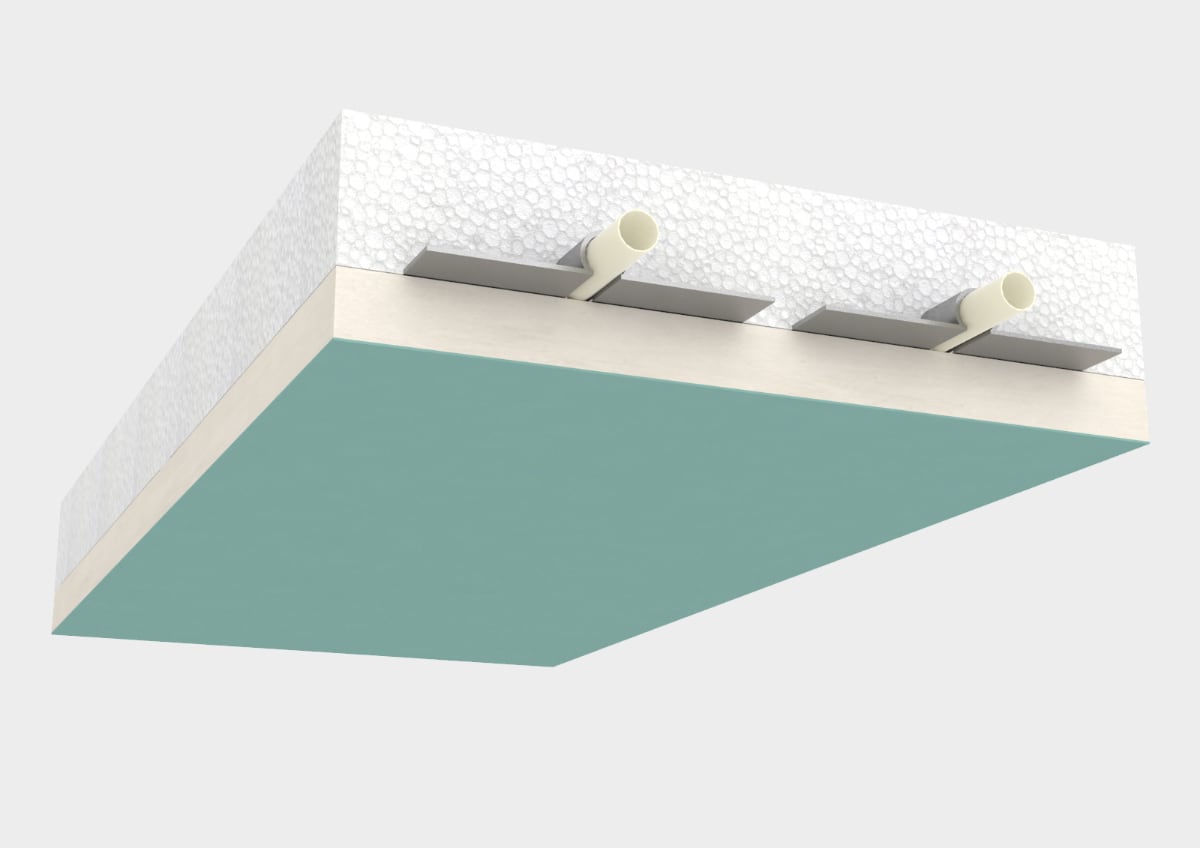

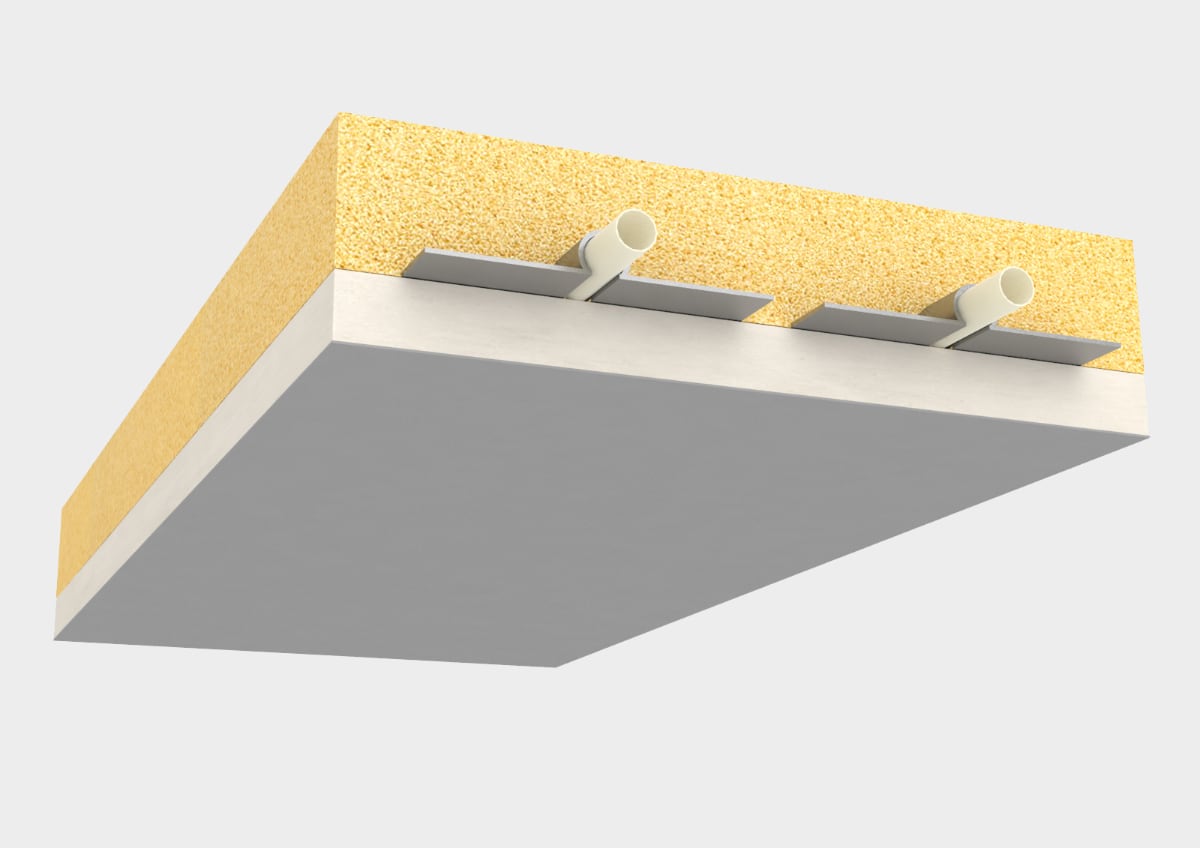

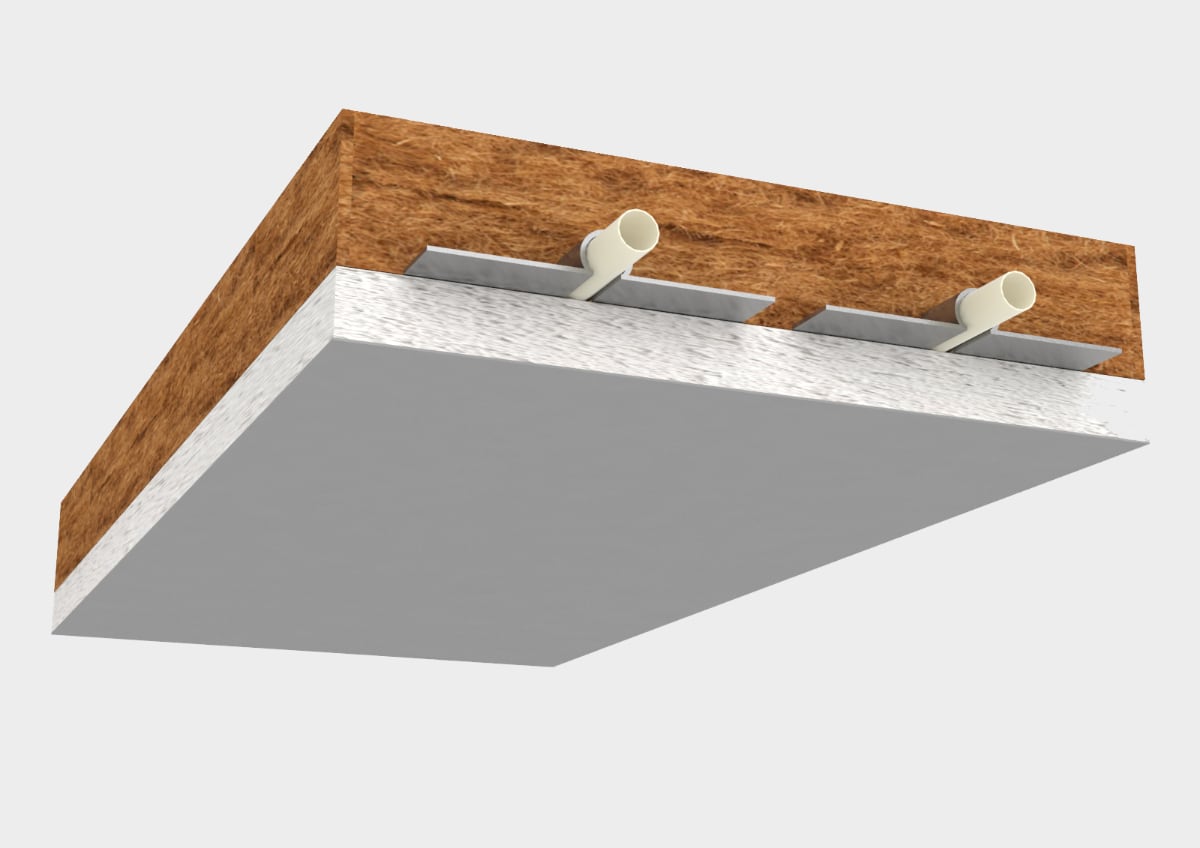

Sono disponibili gli stessi pannelli attivi e passivi sopra descritti ma appositamente studiati per situazioni specifiche come per gli ambienti umidi tipo i bagni.
