AE Radiant CLING17
AE Radiant CLING17

AE Radiant CLING17

Residenziale e Terziario

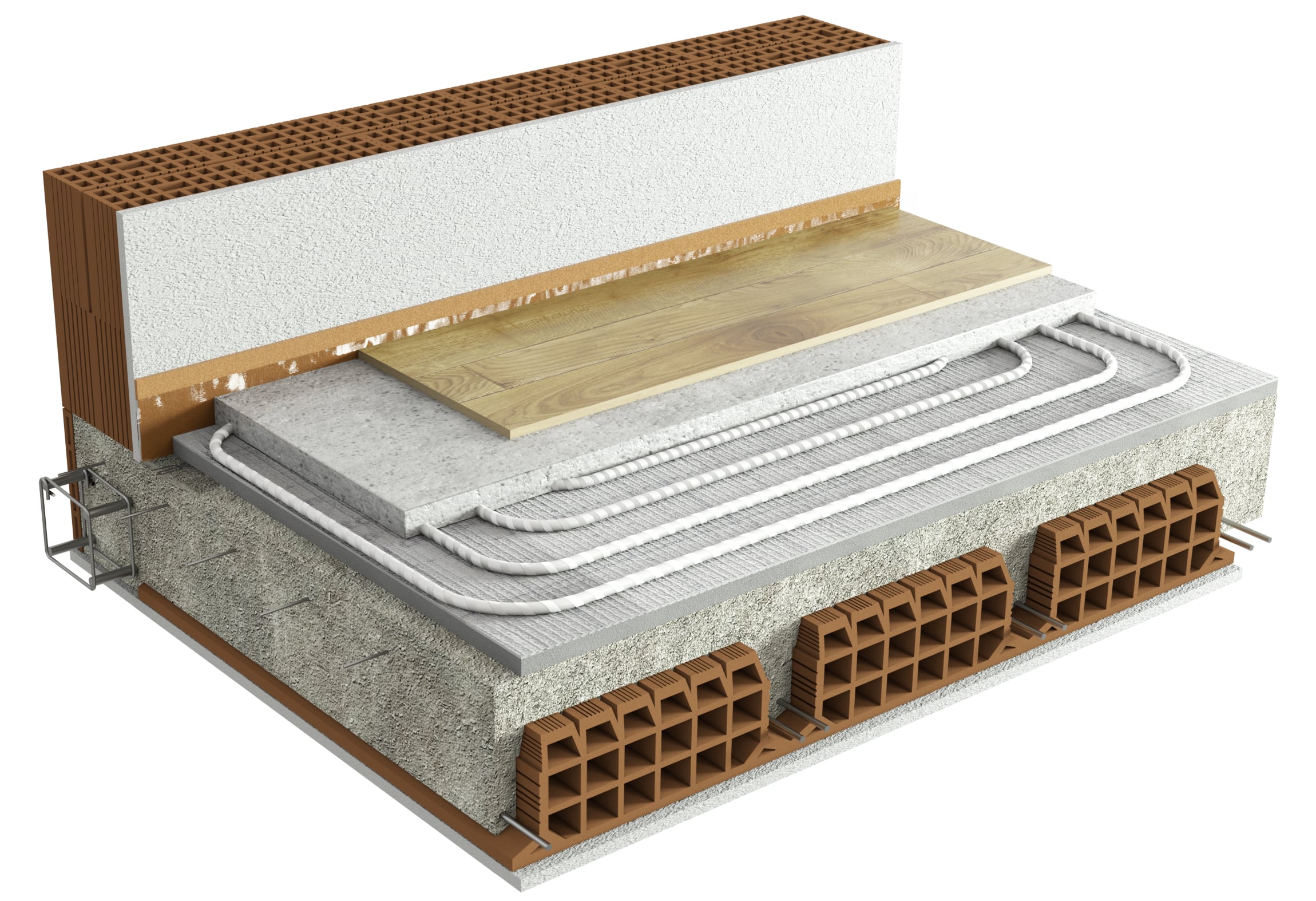

Il sistema AE Radiant Cling17 permette la posa dell’impianto radiante fissando il tubo PeXa 17x2 mm avvolto da strisce di velcro direttamente al pannello isolante liscio rivestito da uno speciale tappetino. Il sistema prevede la posa a chiocciola del tubo con interasse variabile da 10 a 30 cm per ottimizzare la resa nell’ambiente in funzione delle necessità termiche e può essere utilizzato sia per il riscaldamento che per il raffrescamento a pavimento. Ideale per le nuove realizzazioni sia residenziali che commerciali.

  • Possibilità di riposizionare il tubo senza mai intaccare il pannello isolante sottostante
  • Buona resa rispetto i sistemi a bugne
  • Maggiore velocità di posa rispetto il sistema a rete e bugnato

L’impianto è composto da:



  • Tubazione PE-Xa 17x2 mm in polietilene reticolato, prodotta secondo il metodo UAX con reticolazione minima pari al 70% direttamente in fase di estrusione per garantire l’uniformità del grado di reticolazione su tutta la massa del tubo. Viene realizzata con materia prima vergine, ad alta densità ed elevato peso molecolare, di colore naturale, a 5 strati di cui l’ultimo in PE modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH e denominazione riportata AE Radiant. Su tutta la lunghezza è saldamente avvolta una striscia di velcro che con i suoi uncini permette l’ancoraggio all’apposito pannello isolante o al tappetino autoadesivo. La massima aderenza è garantita da un gran numero di punti di contatto. Conforme alla UNI EN ISO 15875, barriera antidiffu- sione secondo DIN 4726 per la permeabilità all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1); Raggio di curvatura minimo: 5 x De; Massima pressione d‘esercizio: 6 bar; Volume d’acqua per metro: 0,133 l/m.
  • Pannello isolante Kling da 30+2mm piano in polistirene espanso conforme Regolamento Europeo N.305/11 e UNI EN 13163, marcato CE, fornito in rotoli, attaccato al tappetino di incollaggio del velcro e indicazione griglia degli interasse serigrafata (passo di posa minimo 5 cm). La combinazione di pannello isolante e tappetino assicurano una riduzione di 27dB del rumore di calpestio;
  • Striscia in polietilene espanso a cellule chiuse PE-LT, spessore 8 mm, altezza 130 mm, lunghezza 50m, con retro autoadesivo e pellicola in polietilene che in fase di posa deve essere poggiata sopra al pannello. Viene posata per garantire la necessaria dilatazione perimetrale del pavimento galleggiante secondo UNI EN 1264-4. Reazione al fuoco: Euroclasse E.
  • Additivo superfluidificante specifico per pavimenti radianti. È solubile in acqua e privo di cloruri, inoffensivo per le armature e le attrezzature metalliche. Non altera il tempo di presa del calcestruzzo ed è conforme alle norme UNI EN 934-2 prospetto 3.1 e 3.2. L’additivo migliora notevolmente la fluidità del calcestruzzo e ne riduce i tempi di posa, facilita il pompaggio ed elimina i difetti dovuti a sacche d’aria. Compatibile con tutti i cementi e con altri additivi come quelli aeranti, antigeli idrofughi ed espansivi. Ciascun additivo deve essere aggiunto separatamente in fase di impasto. Contiene Triisobutyl phosphate.

I principali componenti del sistema sono debitamente marchiati con il nome AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.

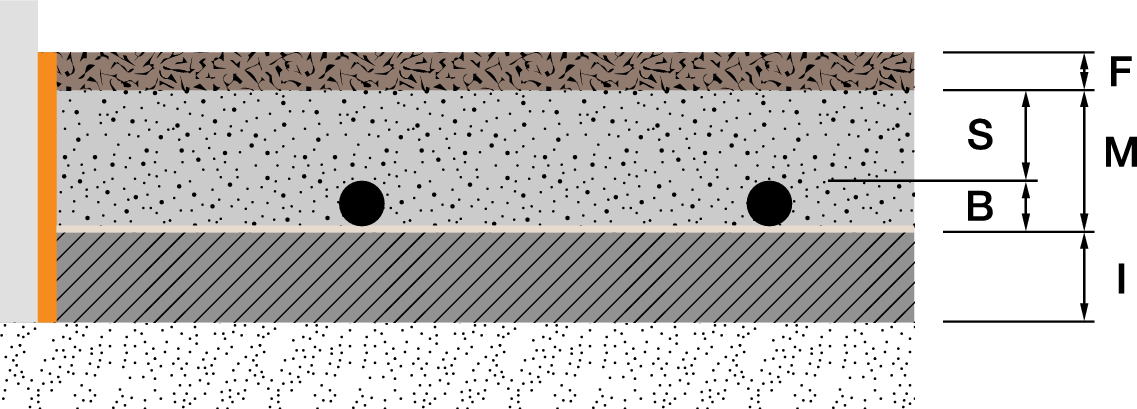

F - Finitura del rivestimento a pavimento
M - Spessore complessivo minimo del massetto: 47 mm Lo spessore è comunque da verificare in funzione del sovraccarico richiesto e del tipo di massetto
S - Spessore sopra il tubo minimo 30 mm come da norma UNI EN 1264-4 e DIN 18560-2. (Con i massetti speciali lo spessore può diminuire secondo le nostre indicazioni)
B - Altezza tubo 17 mm
I - Spessoredellostratodiisolamentotermico

Stratigrafia

Spessore dello strato di isolamento

Pannello isolante Spessore
(I) mm
Resistenza termica
R m2K/W
Locale sottostante riscaldato
R≥0,75
Locale sottostante non riscaldato o terrapieno
R≥1,25
Solaio su esterno, temperatura >0°C
R≥1,25
Solaio su esterno, temperatura fra 0°C e -5°C
R≥1,50
Pannello 30-6 0,77



= Isolamento conforme alla norma UNI EN 1264-1
= Isolamento non conforme alla norma UNI EN 1264-1
R = Valore di resistenza termica minimo (R λ, - m2 K/W) previsto dalla UNI EN 1264-4
