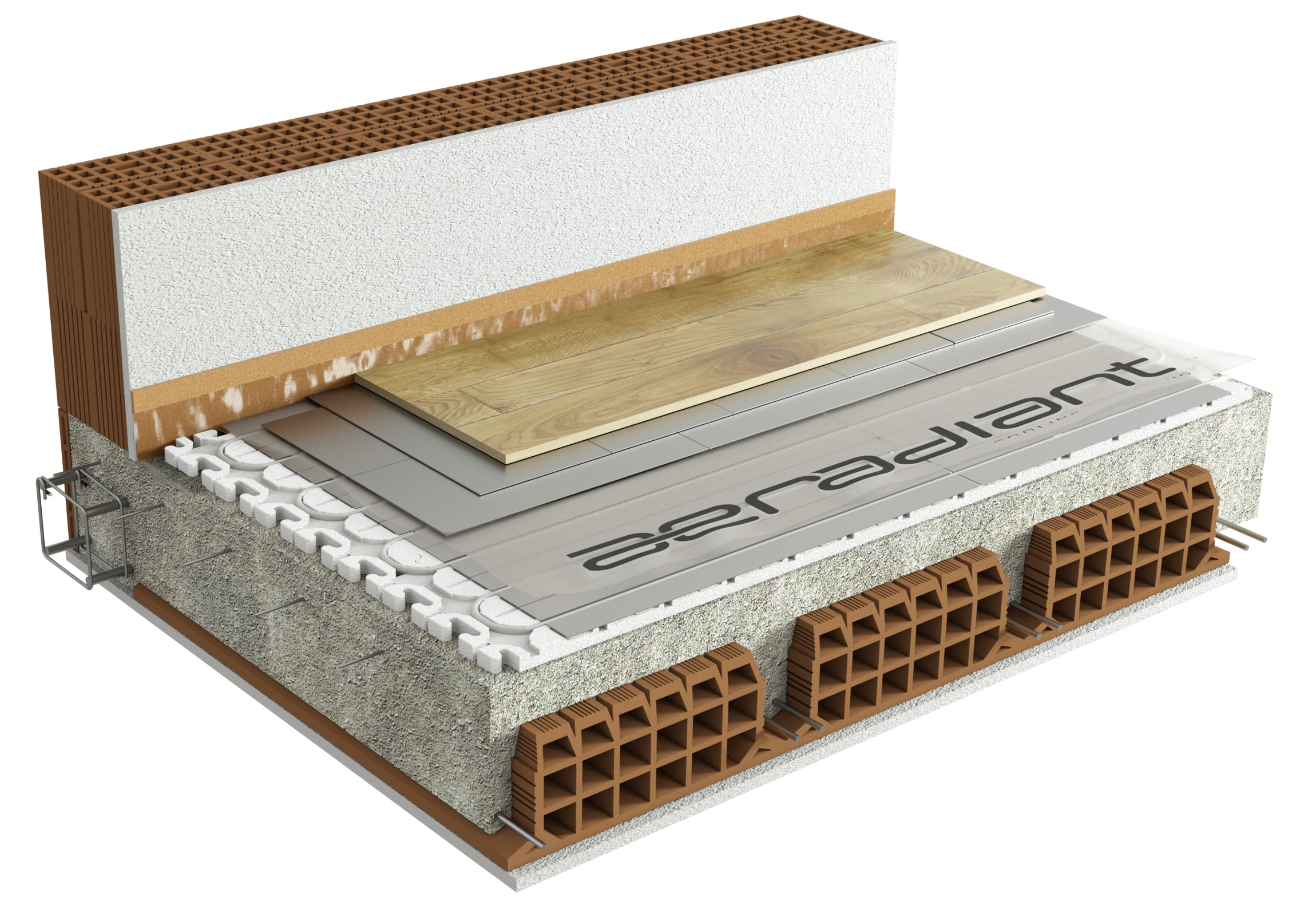

Il sistema radiante a secco AE Radiant STEEL DRY14 coniuga la semplicità di posa dell’impianto bugnato con la massima rapidità di messa in funzione grazie alla tecnologia a secco. Arriva ad uno spessore complessivo di soli 27 mm con peso di circa 21 kg/mq. È necessario un sottofondo perfettamente complanare per la posa del pannello STEEL DRY14 che funge da strato isolante e da supporto per le lamelle termoconduttrici in cui viene incastrato il tubo fra una bugna e l’altra. Il sistema viene completato, poi, dal foglio PE e da un doppio strato di lastre in acciaio zincato detensionato già pronto con la colla su una faccia. È eventualmente possibile realizzare questo sistema con il getto del massetto tradizionale da 30 mm invece delle lastre in acciaio zincato. Il sistema permette la posa a chiocciola della tubazione con interasse variabile da 11,50 a 23 cm per ottimizzare la resa nell’ambiente in funzione delle necessità termiche.
I principali componenti del sistema sono debitamente marchiati con il nome AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.

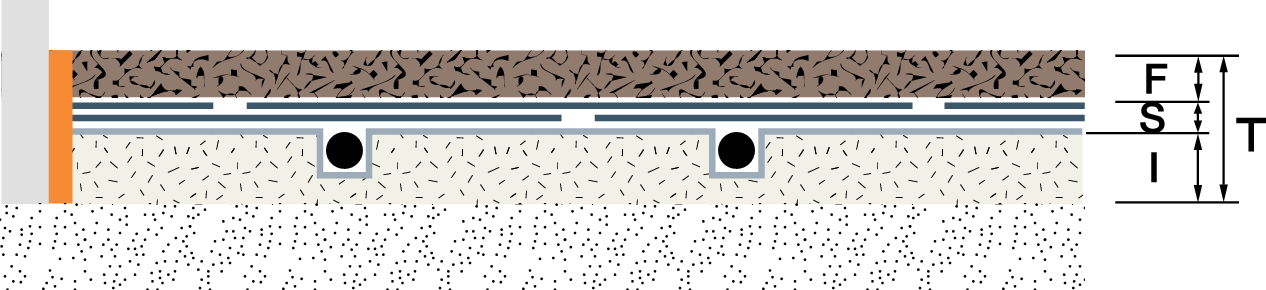

F - Finitura del rivestimento a pavimento
S - Doppio strato lastre in acciaio zincato di 2 mm (1mm + 1 mm)
I Spessore dello strato di isolamentotermico (vedi tabella sottostante)
I+S=T - Spessore totale minimo del sistema 27 mm
Pannello isolante | Spessore (I) mm | Resistenza termica R m2K/W | Locale sottostante riscaldato R≥0,75 | Locale sottostante non riscaldato o terrapieno R≥1,25 | Solaio su esterno, temperatura >0°C R≥1,25 | Solaio su esterno, temperatura fra 0°C e -5°C R≥1,50 |
---|---|---|---|---|---|---|
PannelloDry14 | 25 | 0,57 |
= Isolamento conforme alla norma UNI EN 1264-1
= Isolamento non conforme alla norma UNI EN 1264-1
R = Valore di resistenza termica minimo (R λ, - m2 K/W) previsto dalla UNI EN 1264-4
