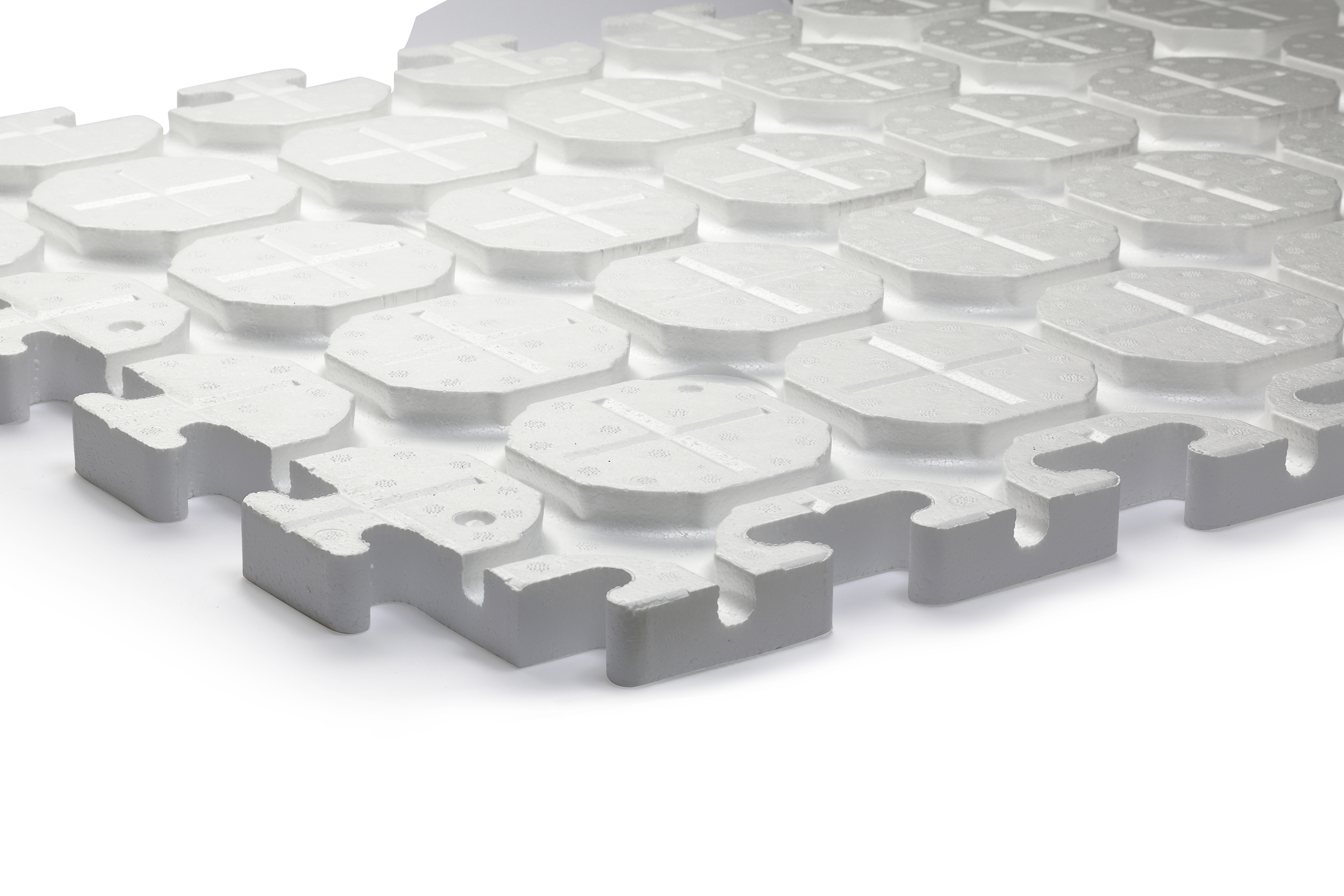

Il pannello DRY14 è realizzato in polistirene espanso (EPS) con bugne di altezza 15 mm pedonabili fra cui vengono inserite le lamelle di alluminio termoconducenti per l’incastro della tubazione PeXa 14 in base al passo di posa scelto fra 11,5 e 23 cm. I bordi del pannello, su tutti e quattro i lati, sono forniti di pratici incastri per la congiunzione al pannello adiacente.
Resistenza a compressione al 10%:150 KPa (norma EN 826)
Conducibilità termica: 0,033 W/mK (norma EN 12667)
Resistenza Termica m2K/W: 0,59
Reazione al fuoco: E
Unità di fornitura: 7,92 m2 - 12 lastre dimensione lastre: 606 mm x 1.181 mm
La particolare forma della lamella è studiata per incastrarsi agevolmente fra le bugne del pannello isolante ed accogliere il tubo PeXa14 mantenendolo in posizione. Le lamelle hanno anche la funzione di trasmettere il calore proveniente dalla tubazione. Sono realizzate in alluminio per una maggiore capacità di scambio termico e sono fornite in barre da circa 80cm e pretagliate ogni 11,5cm.
Dimensioni lamella:
lunghezza: 805 mm
profondità per alloggio tubo: 14 mm
larghezza: 112 mm
incisione pretaglio: ogni 115 mm
Unità di fornitura: scatola da 30 barre
Tubazione PE-Xa 14x2 mm in polietilene reticolato, prodotta secondo il metodo UAX con reticolazione minima pari al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo infatti i perossidi necessari per innescare la reticolazione vengono aggiunti quando il tubo è ancora sufficientemente caldo, prima che si formi la parte cristallina. La tubazione è realizzata con materia prima vergine ad alta densità ed elevato peso molecolare di colore naturale, a 5 strati di cui l’ultimo in PE modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH secondo DIN 4726 e denominazione riportata AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.
Conforme alla UNI EN ISO 15875
Resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1)
Raggio di curvatura minimo: 5 x De
Massima pressione d‘esercizio: 6 bar
Temperatura di esercizio massima T 60 °C
Temperatura malfunzionamento Tmal 95 °C
Volume d’acqua per metro 0,079 l/m
conducibilità termica: 0,41 W/mK
Unità di fornitura: rotoli da 600 m
