Striscia in polietilene espanso a cellule chiuse, fornito in rotoli di 50 m di lunghezza, altezza 80 mm con adesivo sul retro per tutta la superficie. La striscia permette la dilatazione termica del massetto oltre a contribuire ad isolarlo termicamente e acusticamente dai muri perimetrali. Dopo l’asciugatura del massetto e la posa della pavimentazione viene tagliata l’altezza a misura.
Colore: blu
Materiale: Polietilene espanso PE LT
Unità di fonitura: 50 m

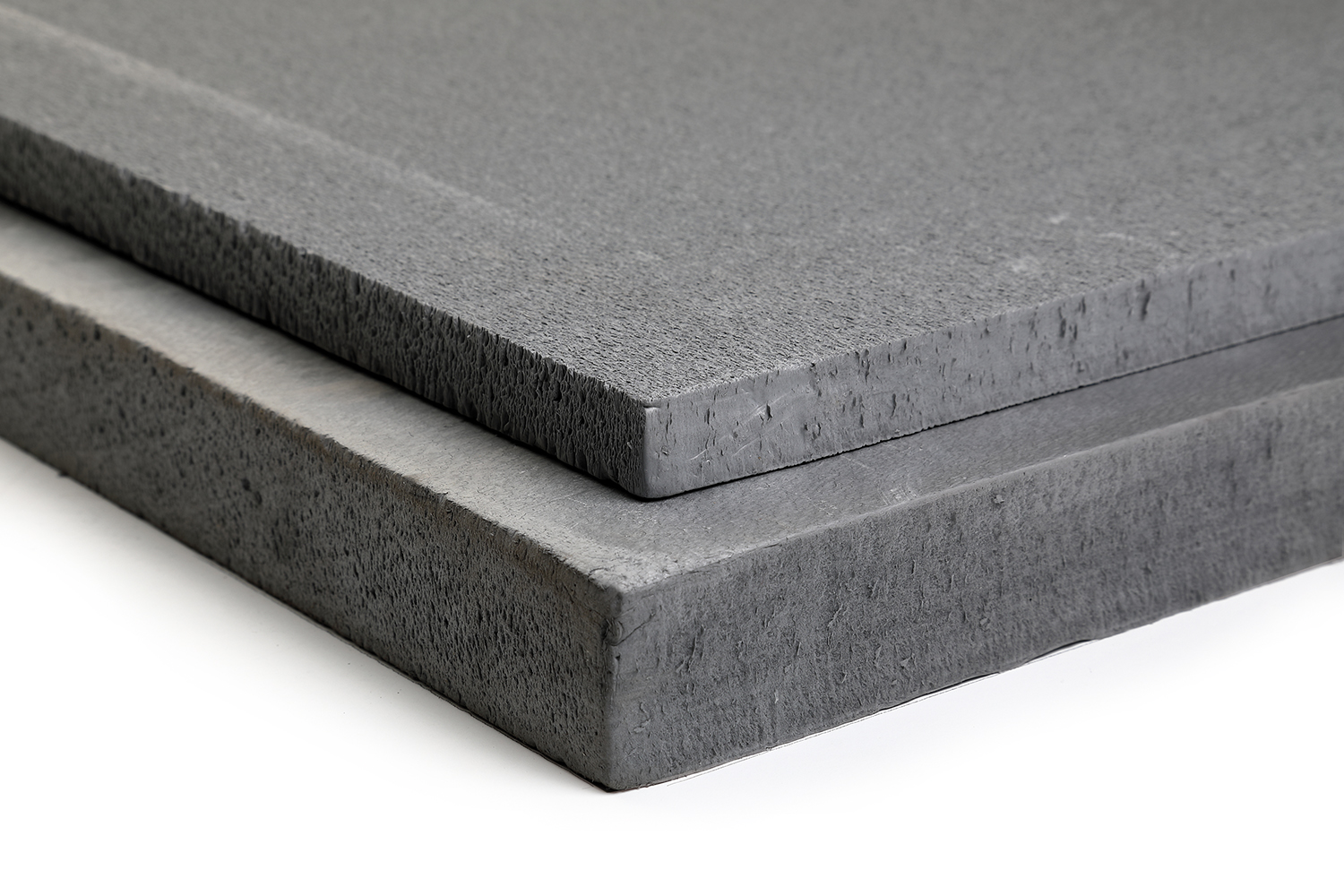

Il pannello per il sistema SLIM corrisponde al pannello per il sistema TOP. Pannello isolante piano IsoBlack300 dall’elevata resistenza meccanica, pari a 300 kPa. Rende possibile la posa di livelline che richiedono una resistenza a compressione minima pari a 250 kPa (es. LEVEL10 e ULTRALEVEL5). Realizzato in polistirene espanso estruso additivato con graffite, particelle di carbonio amorfo, che ne migliorano il potere isolante limitando la trasmissione del calore per irraggiamento all’interno delle celle costituenti il polistirene. Per un ridotto impatto ambientale, viene utilizzato il biossido di carbonio come gas espandente nella fase di produzione. Conforme al Regolamento Europeo N.305/11, norma UNI EN 13164 e marchiato CE.
Conducibilità termica:
0,30 W/mK (norma EN 12667)
Resistenza a compressione al 10%:
> 300 KPa (norma EN 826)
Resistenza Termica in m2K/W: 1,00-30mm/1,35-40mm/1,65-50mm
Reazione al fuoco: E
Unità di fornitura: sp.30mm–10,08mq–14 lastre
sp.40mm–7,20mq–10 lastre
sp.50mm–5,76mq–8 lastre
dimensione lastre: 1200 mm x 600 mm

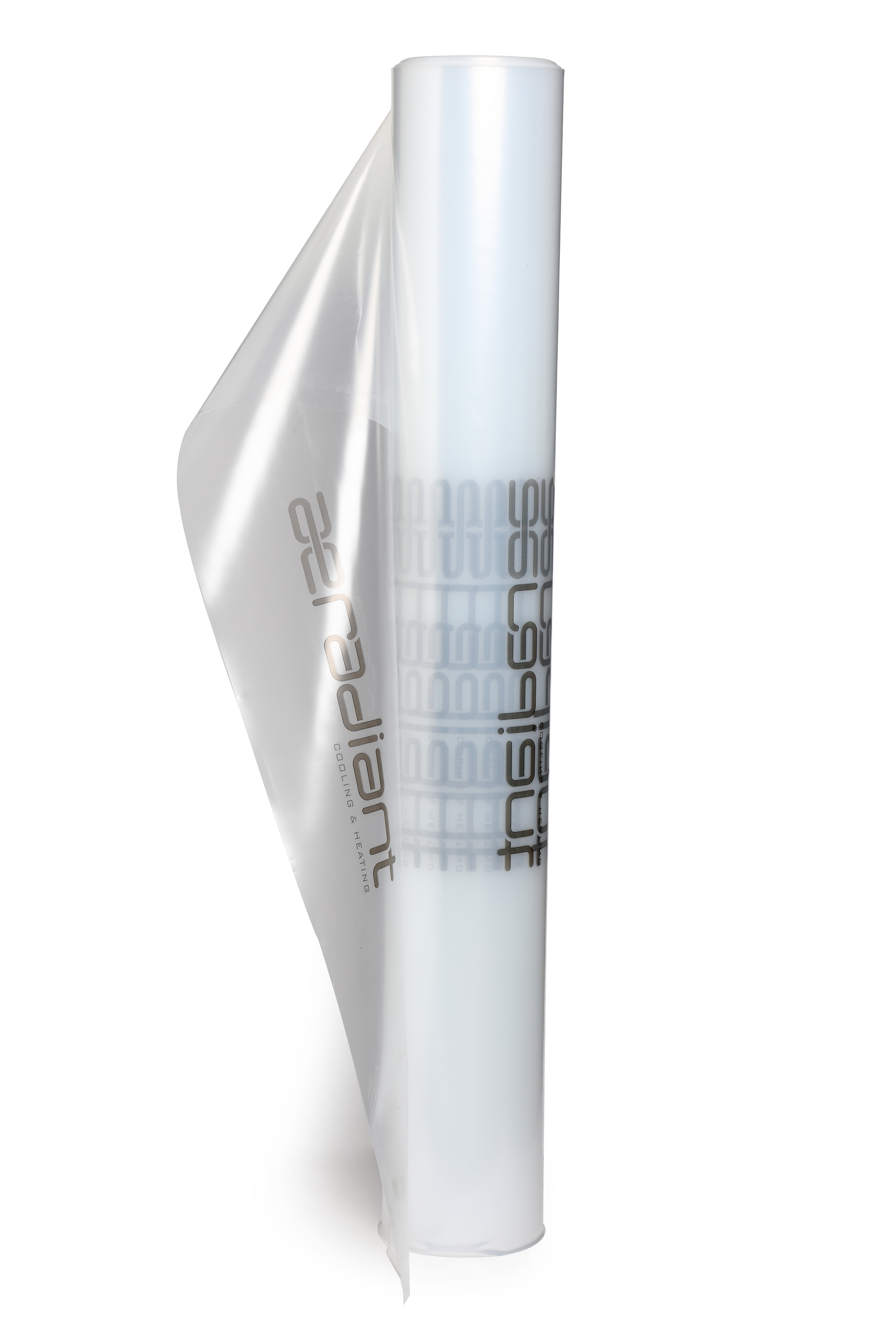

Foglio in polietilene a bassa densità, prodotto da 100% materiale vergine e completamente riciclabile, di colore trasparente, non scivoloso e fornito in rotoli di 1,20 m di altezza per 85 m di lunghezza. Viene posato per proteggere il pannello isolante sottostante dall’umidità del massetto in fase di posa e asciugatura. La sua posa deve avvenire con la sovrapposizione dei bordi per circa 8 cm fra un rotolo e l’altro.
Colore: trasparente
Materiale: polietilene PE LD
Unità di fonitura: 100 mq

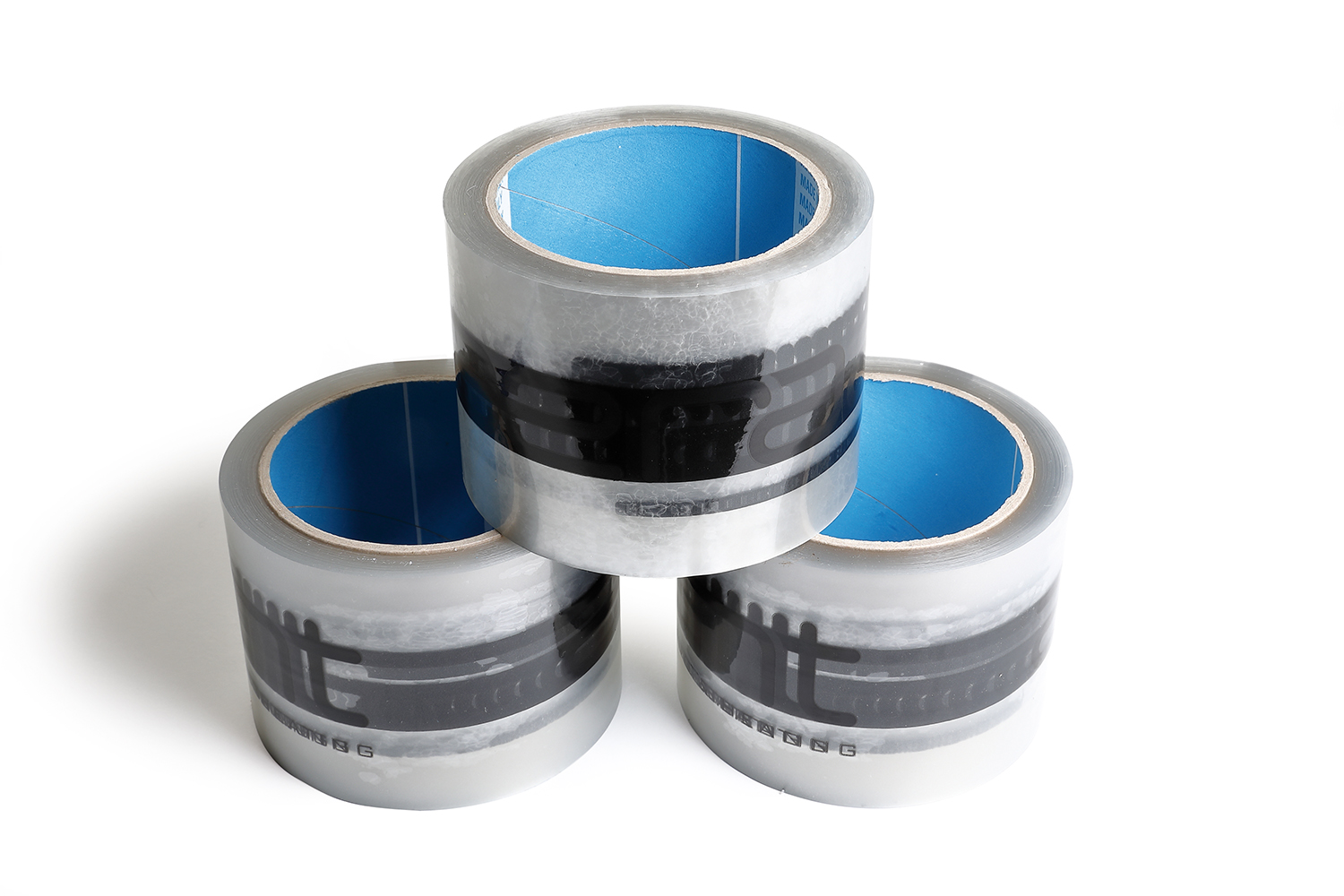

Nastro in polipropilene PPL con collante Hot Melt per la giunzione dei pannelli isolanti. Viene utilizzato sulle teste e sui bordi tagliati del pannello isolante EASY per evitare infiltrazioni di massetto e conseguente formazione di ponti termici e acustici fra massetto e solaio come prescritto dalla norma UNI EN 1264-4. La sua larghezza superiore allo standard facilita la giunzione dei pannelli.
Materiale: PPL Hot Melt
Colore: trasparente con logo rosso/blu
Unità di fornitura: 75 mm x 66 m

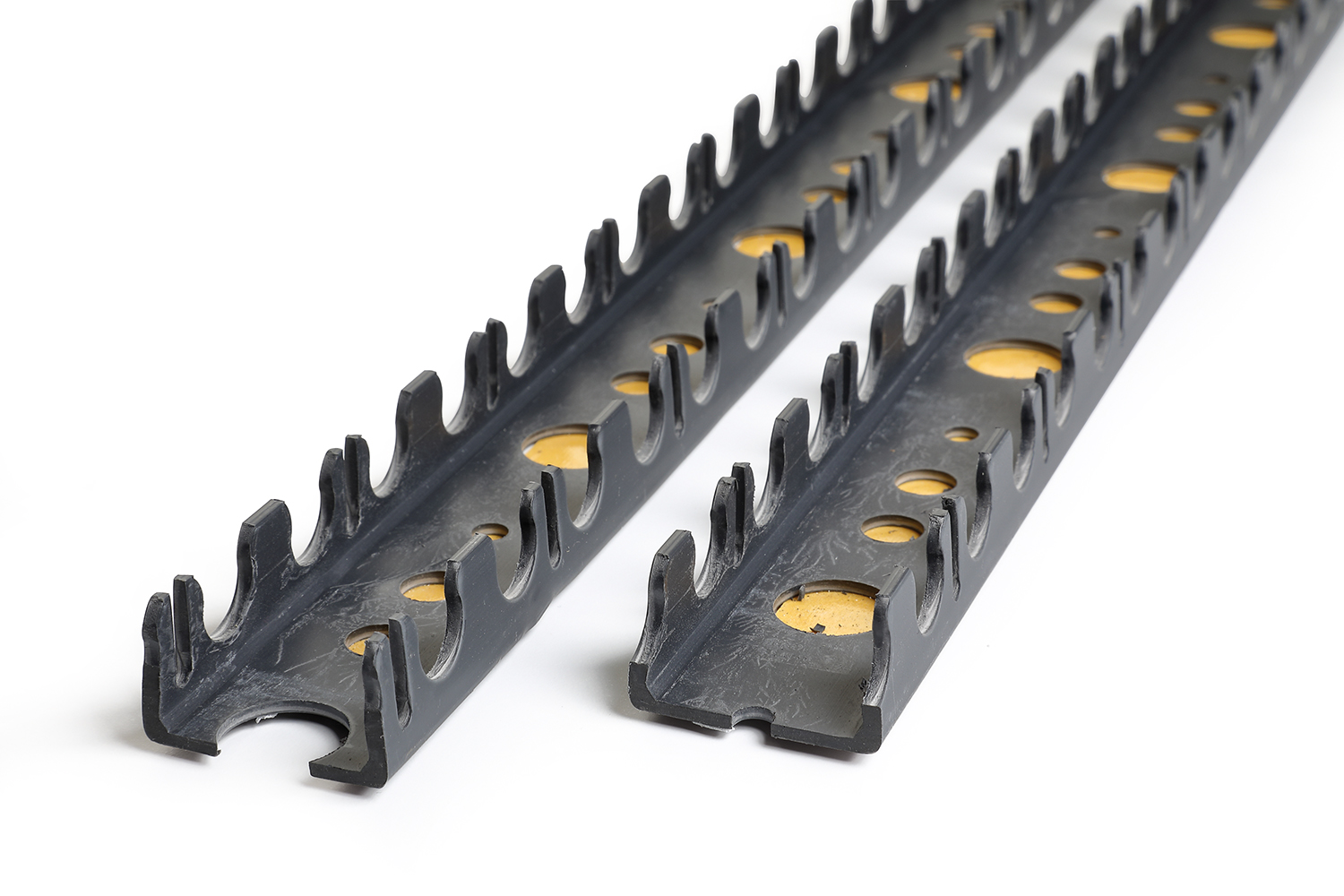

Barra portatubo per tubazione Pe-Xa da 14x2 mm da fissare al pannello IsoBlack mediante striscia adesiva e fori per le clips “FIX”. La barra è facilmente tagliabile a misura in cantiere senza attrezzi grazie alle pratiche incisioni di pretaglio. Le barre sono provviste lateralmente di scanalature per il tubo ogni 2,5 cm facilitando, così, il posizionamento del tubo in prossimità del collettore e permettendo i passi di posa 10 e 15 cm.
Unità di fornitura: barre da 2 m
scanalature ogni 50 mm
larghezza 50 mm - altezza 25 mm
Cavallotto per il semplice ancoraggio manuale delle barre al pannello isolante fissandolo negli appositi fori; la parte piana assicura un robusto e vincolante ancoraggio senza il rischio che possa sollevarsi. Le estremità uncinate assicurano una buona tenuta una volta inserite nel pannello isolante.
Dimensioni: interasse 75 mm; h 28 mm
Unità di fornitura: sacchetti da 100 pezzi
Tubazione PE-Xa 14x2 mm in polietilene reticolato, prodotta secondo il metodo UAX con reticolazione minima pari al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo infatti i perossidi necessari per innescare la reticolazione vengono aggiunti quando il tubo è ancora sufficientemente caldo, prima che si formi la parte cristallina. La tubazione è realizzata con materia prima vergine ad alta densità ed elevato peso molecolare di colore naturale, a 5 strati di cui l’ultimo in PE modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH secondo DIN 4726 e denominazione riportata AE Radiant per assicurare ai clienti la miglior qualità e garanzia possibile.
Conforme alla UNI EN ISO 15875
Resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1)
Raggio di curvatura minimo: 5 x De
Massima pressione d‘esercizio: 6 bar
Temperatura di esercizio massima T 60 °C
Temperatura malfunzionamento Tmal 95 °C
Volume d’acqua per metro 0,079 l/m
conducibilità termica: 0,41 W/mK
Unità di fornitura: rotoli da 600 m
Il giunto, come da prescrizione della norma DIN 18560 e UNI EN 1264, ha lo scopo di permettere la dilatazione del massetto in base al progetto esecutivo. Indicativamente la superficie massima di massetto tradizionale continuo non dovrebbe superare i 40 mq e la lunghezza di 8 m, superate queste misure è bene valutare l’utilizzo del giunto di dilatazione in base allo studio del caso specifico da parte del tecnico incaricato. Viene fornito in barre morbide da 2 m tagliabili con una semplice taglierina.
Colore: rosso
Materiale: polietilene espanso a cellule chiuse
Unità di fornitura: 2 m
Guaina per tubo fornita in barre superisolanti flessibili in polietilene espanso a cellule chiuse, indicata per impianti di riscaldamento e condizionamento. Da utilizzare per isolare alternativamente i tubi nelle zona di passaggio, come i corridoi, o in prossimità del collettore per mantenere il passo di posa stabilito.
Autoestinguente classe 1
Finitura antigraffio
Unità di fornitura: barre da 2 m
La livellina LEVEL10 è un massetto fluido premiscelato per ambienti interni. È composto da vari tipi di solfati e alfasolfati di calcio, fluidificanti ed inerti speciali selezionati che lo rendono particolarmente indicato per l’applicazione su sistemi radianti ribassati ed è idoneo a tutti i tipi di rivestimento. Lo spessore standard della livellina LEVEL10 è di 20 mm sopra il tubo Pe-Xa ma può scendere a 10 mm se il pannello isolante a cui viene accoppiata ha resistenza a compressione ≥ 250kPa. Indicativamente la superficie massima di massetto senza giunti di dilatazione non dovrebbe superare i 20 m lineari continui.
Fornitura in sacchi da 30 kg o autopompa
Classificazione: CA-C30-F7
Coefficiente trasmittanza termica: 1,40 W/mk
Reazione al fuoco: A1 incombustibile (EN13501-1)
Calpestabile in 18 ore Biocompatibile
La livellina ULTRALEVEL5 è un massetto fluido premiscelato per ambienti interni, è composto da vari tipi di solfati e alfa-solfati di calcio, fluidificanti ed inerti speciali selezionati che lo rendono parti- colarmente indicato per l’applicazione su sistemi radianti super ribassati ed è idoneo per tutti i tipi di rivestimento. Lo spessore standard della livel- lina ULTRALEVEL5 è di 20 mm sopra il tubo Pe- Xa ma può scendere a 5 mm se la superficie su cui è stato posato il pannello isolante è perfetta- mente complanare, a prescindere dalla resistenza a compressione del pannello stesso. Indicativamente la superficie massima di mas- setto senza giunti di dilatazione non dovrebbe superare i 20 m lineari continui.
Fornitura in sacchi da 30 kg o autopompa
Classificazione: CA-C30-F8
Coefficiente trasmittanza termica: 1,30 W/mk
Reazione al fuoco: A1 incombustibile (EN13501-1)
Calpestabile in 18 ore Biocompatibile
